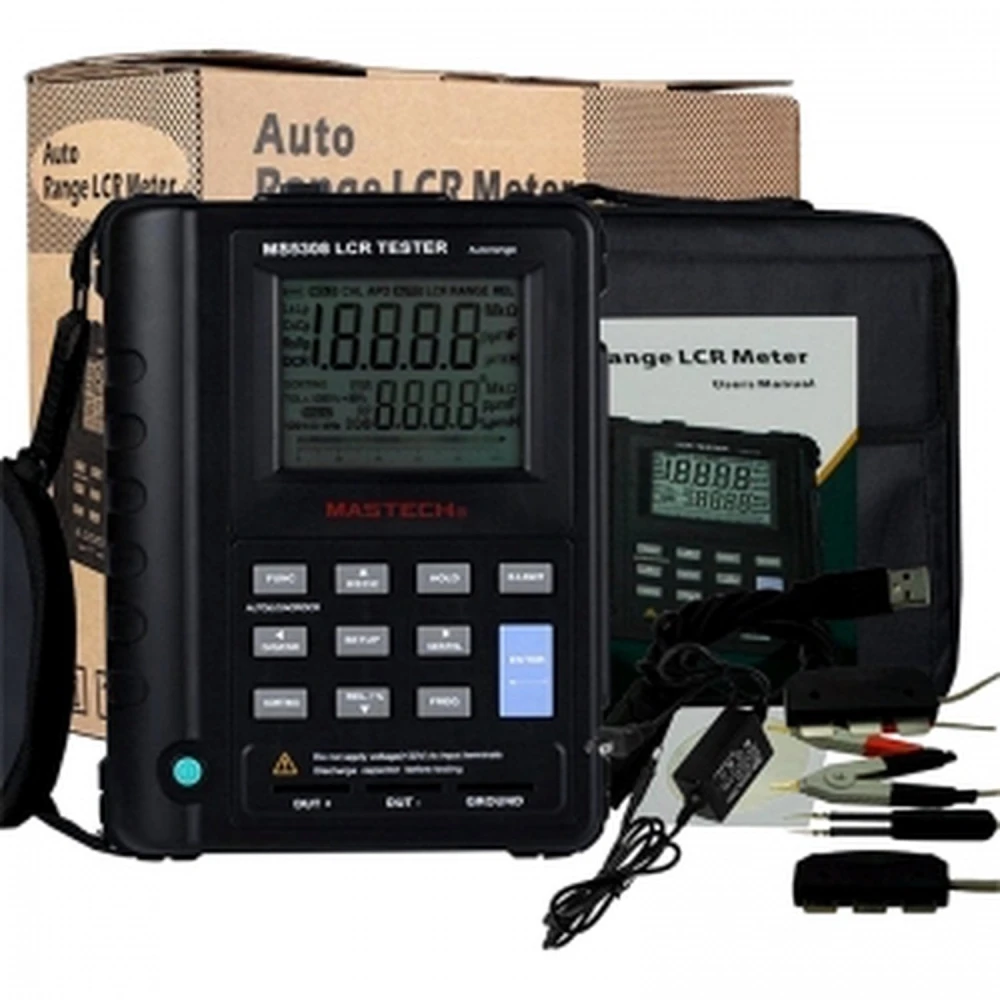

Mastech MS5308 LCR-silta mittari ammattikäyttöön
Tuotemerkki: Mastech
Sis. ALV (Veroton: 155,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 184,51 € | -4% |
| 10+ | 180,67 € | -6% |
| 20+ | 172,98 € | -10% |
Mastech MS5308 LCR-silta mittari on ammattikäyttöön sopiva laite teknikoille ja harrastajille, jotka tarvitsevat induktanssin, kapasitanssin ja resistanssin mittausta suurella tarkkuudella ja nopeudella. Tämä mittari erottuu kyvyllään tarjota mittauksia sekä AC- että DC-tilassa, ylittäen tavallisen yleismittarin rajoitukset, joka mittaa vain resistanssia DC-tilassa.
Sen tärkeimpiin ominaisuuksiin kuuluvat komponenttien automaattinen tunnistus, automaattinen mittausalueen valinta sekä laaja testitaajuuksien valikoima, joka ulottuu jopa 100 kHz:iin, mikä mahdollistaa eri ympäristöihin ja tarpeisiin sovitetut testit.
- Älykäs automaattinen LCR-mittaus: helpottaa induktorien, kondensaattorien ja vastusten tunnistusta ja tarkkaa mittausta.
- Kaksois-LCD-näyttö: tarjoaa selkeän näkymän 19,999 ja 1,999 alueilla paremman luettavuuden takaamiseksi.
- Valittavat sarja- ja rinnakkaistilat: lisäävät mittauksen joustavuutta.
- Edistyneet parametrit: sisältää Ls, Lp, Cs, Cp sekä D, Q, θ ja ESR yksityiskohtaista analyysiä varten.
- Tukee DCR-tilaa: jatkuvan resistanssin mittauksiin.
- Viisi testitaajuutta: 100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz, sopivat moniin käyttökohteisiin.
Tämä mittari kattaa laajat mittausalueet:
- Induktanssi (L): 200 µH - 2000 H
- Kapasitanssi (C): 2000 pF - 20 mF
- Resistanssi (R): 20 Ω - 200 MΩ

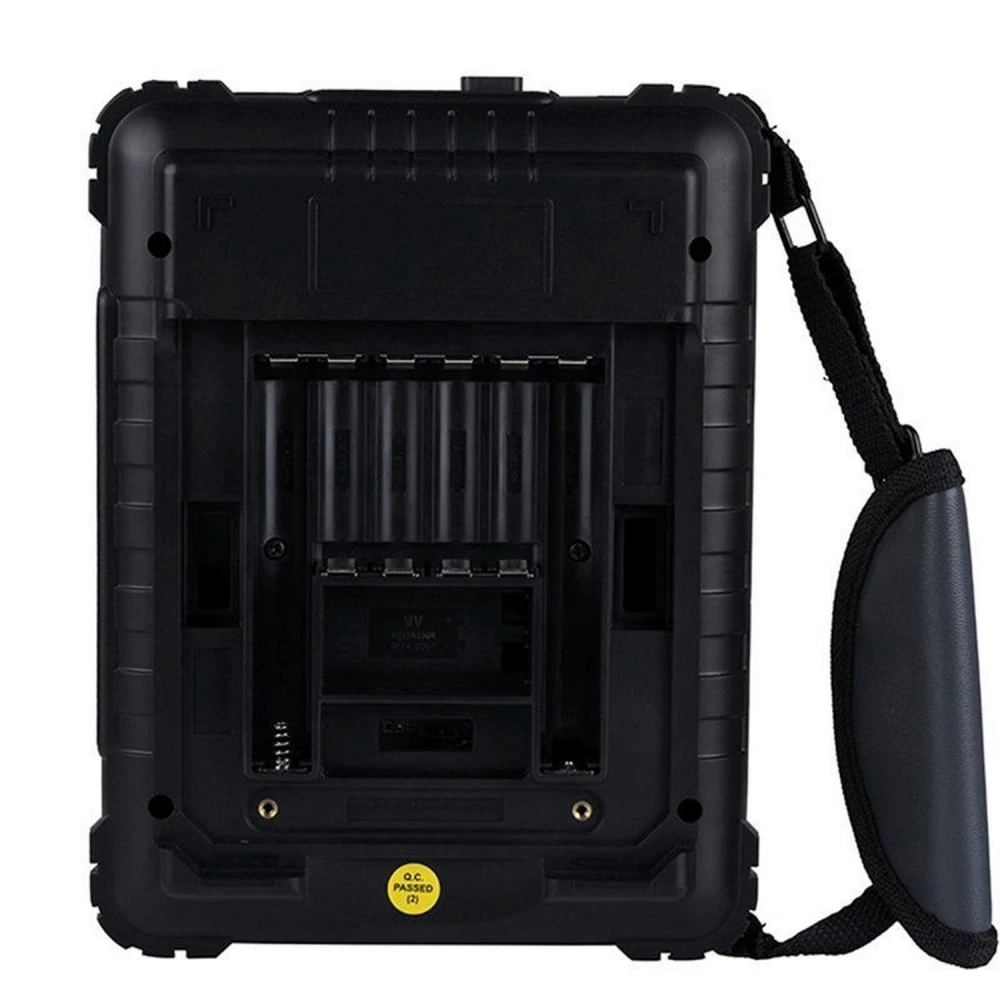

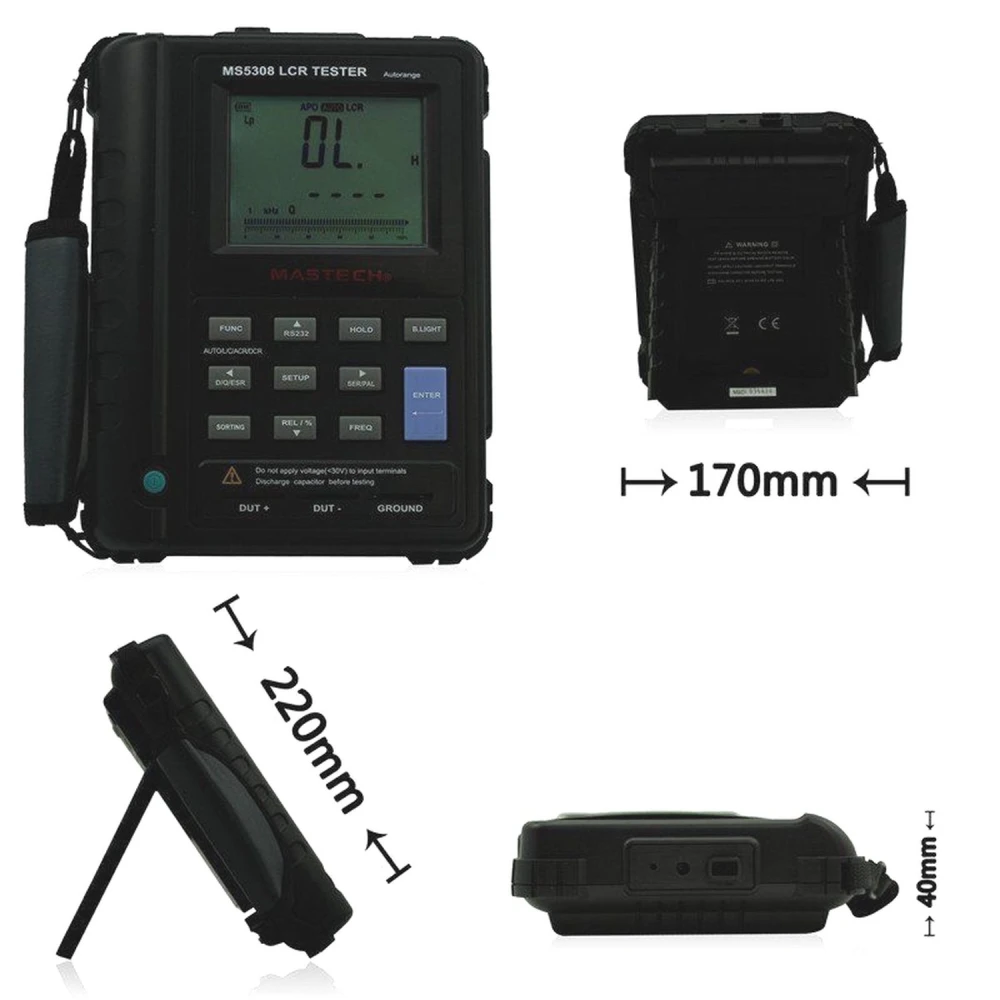

Laitteessa on virransyöttönä 8 AA-paristoa 1.5 V ja 9 V:n 1604A6LR6-paristo (eivät sisälly toimitukseen). Sen kompakti ja tukeva rakenne, mitat 224 mm x 172 mm x 59 mm ja musta väri, tekevät siitä ihanteellisen laboratorio- tai kenttäkäyttöön.
Tekniset tiedot:
- Mittaustarkkuus taajuuden ja alueen mukaan, arvoilla 0.3% + 5 numeroa - 2.0% + 5 numeroa riippuen tilasta ja mitatusta resistanssista.
- Saatavilla olevat testitaajuudet: 100/120 Hz, 1 kHz, 10 kHz ja 100 kHz.

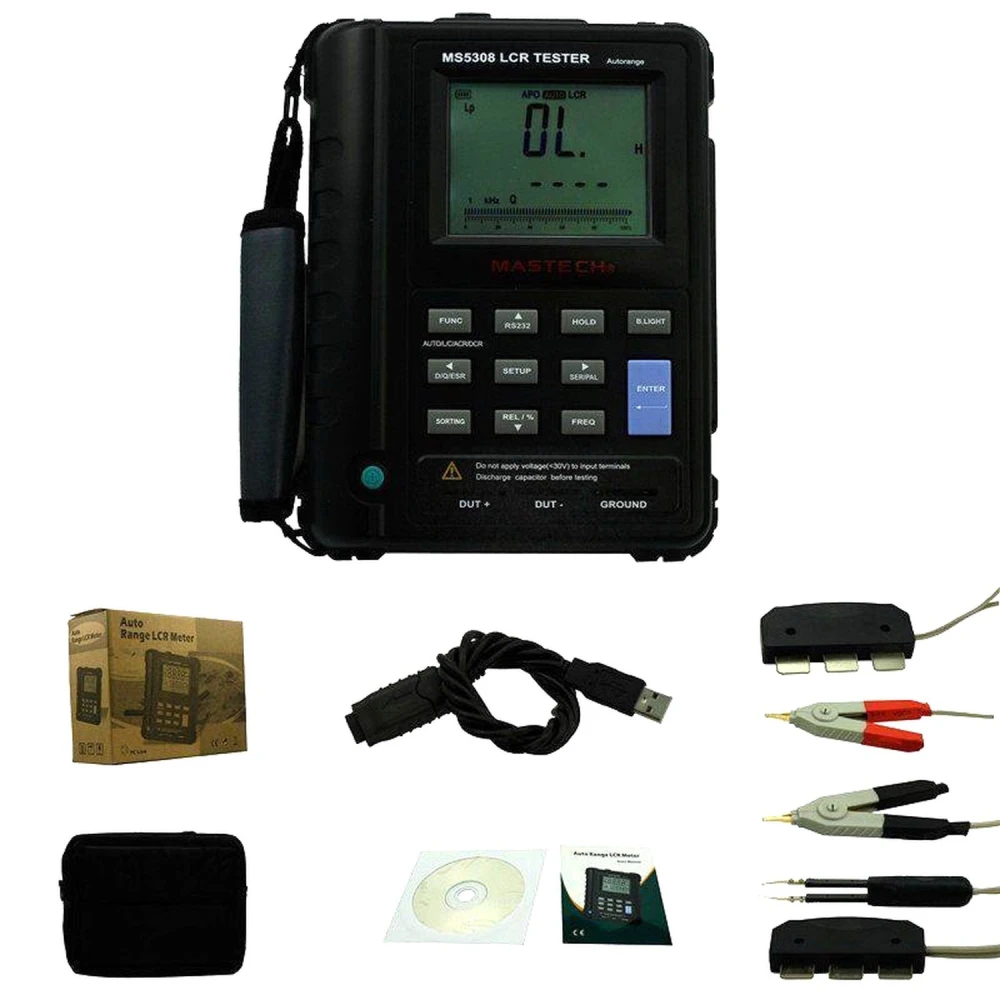

Pakkauksen sisältö:
- 1 x MS5308 LCR ammattikäyttöön tarkoitettu digitaalisiltaan silta mittari
- 1 x Kelvin-testiklipsi (pari)
- 1 x SMD-testikynä
- 1 x IR-datakaapeli
- 1 x CD-ohjelmisto
- 1 x Kuljetuspussi
- 1 x Käyttöohje englanniksi
Tämä mittari on yhteensopiva monenlaisten elektronisten komponenttien kanssa ja on välttämätön työkalu elektroniikan ammattilaisille, korjaukseen, kehitykseen ja piirien testaukseen.
Huom: Tällä hetkellä tuote on loppu varastosta. Suosittelemme tarkistamaan vaihtoehdot tai tilaamaan ilmoituksen, kun tuotetta on taas saatavilla.
- Automaattinen älykäs LCR-mittaus induktanssille, kapasitanssille ja resistanssille
- Kaksois-LCD-näyttö 19,999 / 1,999 -alueilla selkeää lukemista varten
- Valittavat sarja- ja rinnakkaistilat joustavaan mittaukseen
- Edistyneet LsLp / CsCp -parametrit sekä D / Q / θ / ESR
- Tukee DCR-tilaa jatkuvan resistanssin mittaukseen
- Viisi testitaajuutta: 100/120 Hz, 1 kHz, 10 kHz, 100 kHz
- Mittausalueet: L 200uH-2000H, C 2000pF-20mF, R 20Ω-200MΩ
- Virtalähteenä 8 AA-paristoa ja 1 9V-paristo (eivät sisälly)
- Mukana Kelvin-klipsi, SMD-kynä, IR-johto, ohjelmistolevy, pussi ja käyttöohje
Asiakkaiden kysymykset ja vastaukset
Mikä mittausalue Mastech MS5308:lla on induktanssille, kapasitanssille ja resistanssille, ja millä tarkkuudella?
Mastech MS5308 mittaa induktanssia 200 µH:sta 2000 H:iin, kapasitanssia 2000 pF:stä 20 mF:iin ja resistanssia 20 Ω:sta 200 MΩ:iin. Tarkkuus vaihtelee alueen ja käytetyn taajuuden mukaan; tyypillisesti 10 Ω:n ja 100 kΩ:n resistanssialueella tarkkuus on ±0,3% + 5 numeroa, ja laskee ±2,0% + 5 numeroon yläalueella (20 MΩ–200 MΩ).
Mitä toiminnallisia eroja tällä LCR-mittarilla on verrattuna tavalliseen digitaaliseen yleismittariin?
MS5308 mittaa kapasitanssia, induktanssia ja resistanssia sekä vaihtovirralla (AC) että tasavirralla (DC), ja tarjoaa sarja-/rinnakkaistilat, automaattisen komponenttivalinnan sekä mittauksen eri testitaajuuksilla (100/120 Hz, 1 kHz, 10 kHz, 100 kHz). Tavallinen yleismittari mittaa resistanssia yleensä vain DC-tilassa eikä tarjoa induktanssille tai kapasitanssille erityisiä alueita tai AC-parametreja. Tämä tekee MS5308:sta paremmin sopivan passiivikomponenttien ammattimaiseen analysointiin.
Millaisia liittimiä laitteessa on, ja onko se yhteensopiva piirilevylle asennettujen komponenttien (SMD) kanssa?
MS5308 sisältää normaalisti banaanityyppiset testijohdot sekä krokotiilipihdit tai kärjet, lisäksi SMD-komponenttien adapterit. Se soveltuu sekä irtokomponenttien että piirilevylle asennettujen komponenttien mittaamiseen, mutta tarkkuus voi vaihdella pienimpien SMD-komponenttien kohdalla käsittelyn ja kontaktin vuoksi. Kannattaa tarkistaa, sisältyykö pakkaukseen juuri kyseinen SMD-adapteri.
Mitkä ovat huoltosuositukset ja mikä on laitteen arvioitu käyttöikä normaalissa käytössä?
MS5308 suositellaan säilytettäväksi kuivassa ympäristössä, suojaamaan iskuilta ja puhdistamaan pehmeällä liinalla ilman liuottimia. Vaihda paristot (8x AA ja 1x 9V), kun näyttö ilmoittaa alhaisesta jännitteestä. Käyttöikä riippuu käytöstä ja huollosta, mutta normaaleissa olosuhteissa se voi ylittää 5 vuotta ilman merkittävää tarkkuuden heikkenemistä, jos laitetta käsitellään ja säilytetään oikein.
Täyttääkö laite laboratorioiden sähköturvallisuusmääräykset, ja liittyykö sen käyttöön erityisiä riskejä?
MS5308 on suunniteltu matalajännitteisten passiivikomponenttien mittaamiseen, joten sähköiset riskit ovat vähäisiä. Sitä ei kuitenkaan saa käyttää jännitteisten piirien komponenttien mittaamiseen. Perustiedoissa ei ole mainittu IEC- tai CE-turvasertifikaatteja, joten dokumentaatio kannattaa varmistaa, jos käyttö sertifioidussa laboratoriossa on kriittistä.
Mitä komponentteja Mastech MS5308 voi mitata?
Se voi mitata induktanssia, kapasitanssia ja resistanssia suurella tarkkuudella.
Mitä mittaustiloja tämä mittari tarjoaa?
Se tarjoaa AC- ja DC-mittaustilat sekä sarja- ja rinnakkaistilat.
Mitkä testitaajuudet ovat saatavilla?
Saatavilla olevat testitaajuudet ovat 100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz.
Sisältääkö mittari paristot?
Ei, se vaatii 8 AA-paristoa ja yhden 9V-pariston, jotka eivät sisälly toimitukseen.
Onko tuote tällä hetkellä ostettavissa?
Tällä hetkellä tuote on loppu varastosta, mutta voit tarkistaa vaihtoehdot tai tilata ilmoituksen.
