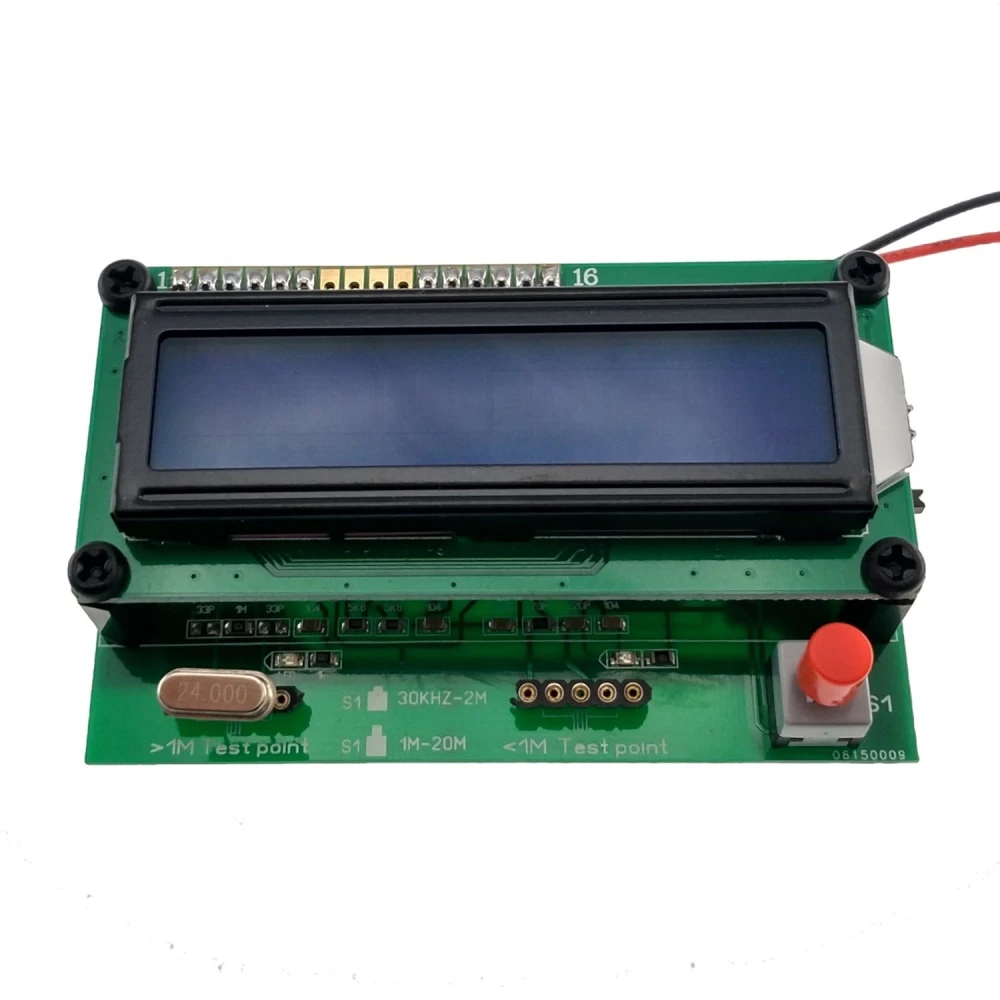

Laite kvartsikiteiden ja oskillaattorien testaukseen ja mittaukseen (30 kHz–20 MHz)

Equipo para comprobar y medir cristales de cuarzo (osciladores) de 30 kHz hasta 20 MHz

Tämä laite on olennainen työkalu teknikoille ja harrastajille, joiden täytyy tarkistaa kvartsikiteiden ja elektronisten oskillaattorien kunto ja arvo. Sen mittausalue kattaa taajuudet 30 kHz:stä 20 MHz:iin, mikä kattaa laajan valikoiman elektronisia komponentteja, joita käytetään projekteissa ja korjauksissa.

Características principales:

• Rango de medición de baja frecuencia: 30 kHz a 2 MHz (con interruptor rojo pulsado)
• Rango de medición de alta frecuencia: 3 MHz a 20 MHz (con interruptor rojo sin pulsar)
• Tipo de cristal compatible: 49S cilíndrico

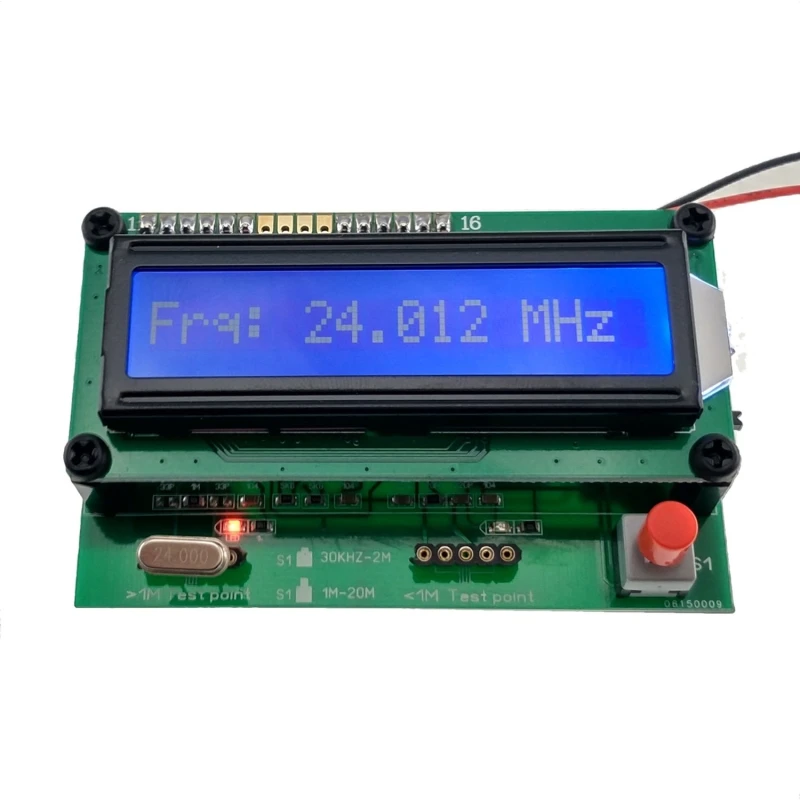

• LCD-näyttö, joka näyttää kiteen arvon selkeästi
• Precisión en baja frecuencia: error de 10 kHz + 0.005 kHz
• Precisión en alta frecuencia: error de 1 MHz + 0.010 MHz
• Toimii 9V paristolla (ei sisälly)
• Kompatit mitat: 81 x 49 x 22 mm
• Kaksi liitäntäpistettä mittauksen helpottamiseksi

Uso típico:

Voit tarkistaa kiteen tai oskillaattorin ensin sammuttamalla mittarin. Aseta kide mitattavan taajuusalueen mukaan oikealle puolelle: taajuuksille 30 kHz–2 MHz aseta kide vasemmalle puolelle punainen painike painettuna; taajuuksille 3 MHz–20 MHz aseta se oikealle puolelle ilman punaisen painikkeen painamista. Kytke laite päälle ja tarkkaile LCD-näytöllä näkyvää arvoa. Jos et tiedä kiteen arvoa, kokeile ensin toisella alueella ja sitten toisella saadaksesi oikean lukeman.

Tämä testeri on ihanteellinen sen selvittämiseen, onko oskillaattori viallinen, tai sellaisten kiteiden arvon tunnistamiseen, joissa ei ole merkintää. Kompakti rakenne ja helppo käyttö tekevät siitä edullisen ja käytännöllisen työkalun elektroniikkapajoihin ja käyttäjille, jotka tarvitsevat tarkkaa taajuusmittausta.

Compatibilidad y accesorios:

Yhteensopiva 49S-tyyppisten sylinterimäisten oskillaattorikiteiden kanssa. Toimii 9V paristolla (ei sisälly), mikä helpottaa käyttöä mukana kuljetettavana laitteena kentällä tai työpajassa.

Nota: Tällä hetkellä tuote on loppu varastosta. Suosittelemme tarkistamaan vaihtoehdot tai ottamaan yhteyttä asiakaspalveluumme tulevaa saatavuutta varten.

• Mittausalue: 30 kHz–20 MHz
• LCD-näyttö selkeään lukemiseen
• Yhteensopiva 49S-sylinterikiteiden kanssa
• Toimii 9V paristolla (ei sisälly)
• Kompakti ja helppokäyttöinen
• Suuri mittaustarkkuus
• Kaksi liitäntäpistettä eri taajuusalueille
