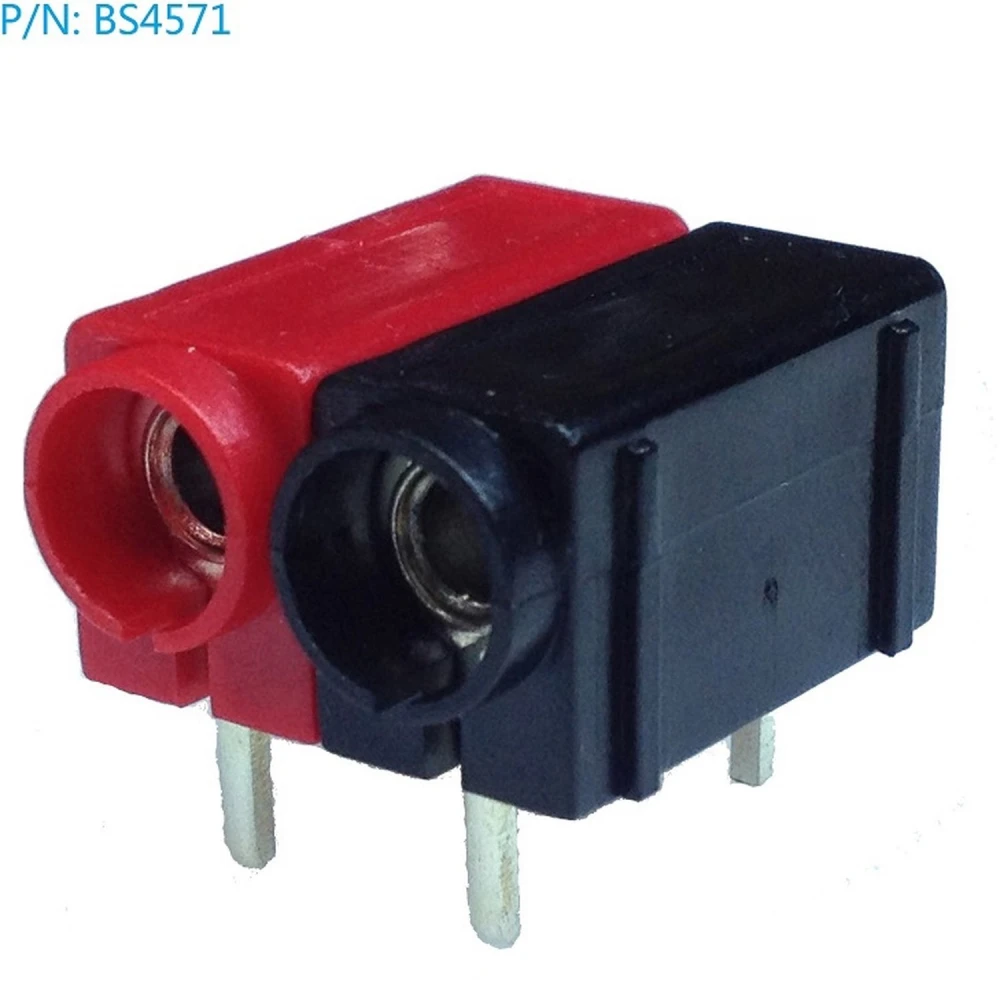

4mm banaanipistoke pinta-asennukseen BS4571 Amass PCB-levyille

4 mm:n naarasliitin on suunniteltu mahdollistamaan tavallisten banaanikaapeleiden turvallinen ja irrotettava kytkentä, mikä helpottaa piirilevyjen testausta ja mittauksia. Sen tärkein käyttökohde on prototypointi, laboratoriot ja ympäristöt, joissa testilaitteita, kuten oskilloskooppeja ja yleismittareita, täytyy kytkeä ja irrottaa usein.

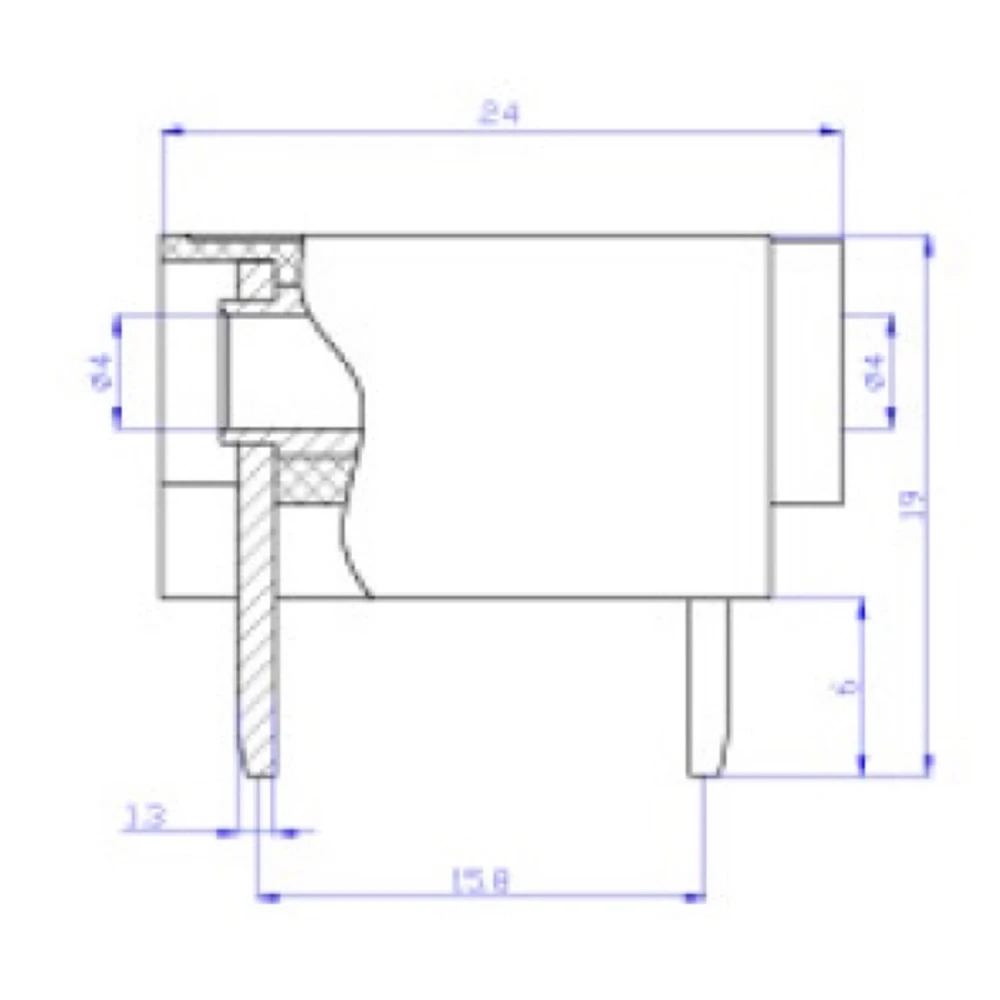

BS4571 on valmistettu muovisesta eristysrungosta (yleensä polyamidi tai ABS, erästä riippuen) ja nikkelöidystä messinkisestä metalliosasta. Sen arvioidut mitat ovat: kokonaispituus 23 mm, eristeen ulkohalkaisija 8 mm ja liitäntäaukko 4 mm. Yksikköpaino on 4,2 g.

BS4571-liittimet kestävät enintään 30 V AC/DC -jännitteen ja jopa 16 A:n virran nimellisolosuhteissa. Suositeltu enimmäiskäyttölämpötila on 70 °C, ja virrankesto voi pienentyä, jos tämä arvo ylittyy.

Erityisiä työkaluja ei tarvita tavallisen juottimen lisäksi. Juottimen lämpötilaksi suositellaan 320–350 °C ja kosketusajaksi alle 5 sekuntia, jotta muovieriste ei vaurioidu. Alue kannattaa puhdistaa ennen juottamista ja sen jälkeen hyvän johtavuuden ja kestävyyden varmistamiseksi.

Nämä 4 mm:n naarasliittimet ovat yhteensopivia useimpien standardien mukaisten IEC 61010 4 mm banaaniliittimien kanssa merkistä riippumatta. On kuitenkin suositeltavaa tarkistaa toleranssit, jos urosliitin ei ole standardin mukainen. Rakenne noudattaa IEC 61010 -standardin ohjeita pienjännitteelle ja perusturvallisuudelle.

Se on yhteensopiva 4mm banaanikaapeleiden kanssa, joita käytetään yleisesti mittalaitteissa.

Kyllä, se on suunniteltu pinta-asennukseen PCB-levyille, mikä helpottaa turvallista liitäntää.

BS4571-liittimen valmistaja on Amass.

Kyllä, se sopii erinomaisesti liitäntöihin yleismittareissa, oskilloskoopeissa ja muissa mittalaitteissa.
