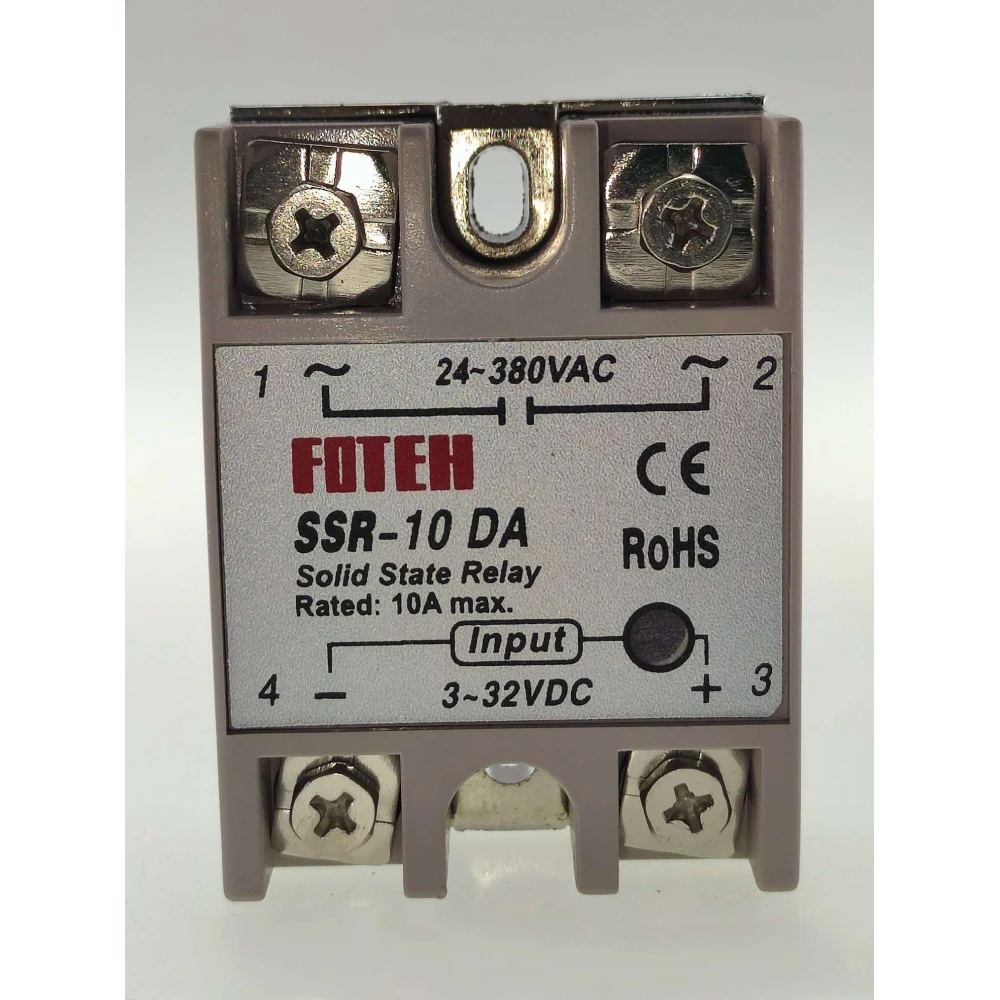

Fotek SSR-10 10A solid state -rele tehokkaaseen ohjaukseen
Tuotemerkki: Fotek
4,96€
Sis. ALV (Veroton: 4,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 5,36 € | |
| 10+ | 5,08 € | |
| 20+ | 4,46 € | -10% |
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita
Fotek SSR-10 10A solid state -rele on elektroninen laite, joka toimii kosketuksettomana kytkimenä ja on suunniteltu ohjaamaan suurivirtaisia sähkökuormia pienen ohjaussignaalin avulla. Sitä käytetään laajasti esimerkiksi lämpötilan ohjauksessa sähköisissä lämmitysjärjestelmissä, ja se tarjoaa nopean ja luotettavan kytkennän.
Keskeiset ominaisuudet:
- Syöttöjännite: 3-32 VDC
- Syöttövirta: DC 3-10 mA
- Lähtöjännite: 24-380 VCA
- Nimellinen lähtövirta: 10A (turvamarginaali 3/2 ylikuormituksen välttämiseksi)
- Jännitehäviö aktiivisessa tilassa: 1.5V
- Vuotovirta pois päältä -tilassa: 2 mA
- Päälle- ja poiskytkentäaika: 10 ms
- Keskijännitteen kesto: 1000 VAC
- Eristysvastus: 1000 MΩ / 500 VDC
- Käyttöympäristön lämpötila: -30 a 75 °C
- Asennustapa: ruuvikiinnitys
- Toiminnan ilmaisin: LED
Fotek SSR-10 10A solid state -releen edut:
- Pitkä käyttöikä mekaanisen kosketuksen puuttumisen ansiosta.
- Ei kipinöintiä eikä melua kytkennän aikana.
- Ei sähkömagneettista häiriötä, mikä varmistaa vakaan toiminnan.
- Nopea kytkentä ja vahva häiriönsietokyky.
- Kompakti rakenne, joka kestää tärinää, korroosiota ja ehkäisee räjähdyksiä.
- Yhteensopiva TTL-, DTL-, HTL-piirien ja muiden vastaavien kanssa.
Tyypilliset käyttökohteet: Tämä rele sopii erinomaisesti resistiivisten sähkölaitteiden, kuten lämmityskaapeleiden ja sähköisten lämmitysputkien, ohjaukseen. Suositellaan jättämään 3/2:n virtamarginaali nimellisvirtaan nähden vaurioiden välttämiseksi ja riittävän lämmönpoiston varmistamiseksi, erityisesti kun kuorma ylittää 5A. Suuremmille kuormille suositellaan erityistä solid state -jäähdytysrivastoa.
Varoitukset ja suositukset:
- Ei saa käyttää induktiivisille kuormille tai moottoreille, sillä se on suunniteltu resistiivisille kuormille.
- Kiinnitä huomiota lämmönpoistoon ylikuumenemisen välttämiseksi.
- Asenna oikein ruuveilla, jotta lämpö- ja sähköinen kosketus on hyvä.
Tämä Fotek SSR-10 10A solid state -rele on tehokas ja luotettava ratkaisu teollisiin ja kotitaloussovelluksiin, joissa tarvitaan sähkökuormien tarkkaa ohjausta, suurta kestävyyttä ja turvallisuutta.
- Syöttöjännite: 3-32 VDC
- Syöttövirta: DC 3-10 mA
- Lähtöjännite: 24-380 VCA
- Suurin lähtövirta: 10A turvamarginaalilla
- Nopea kytkentäaika: 10 ms
- LED-toimintailmaisin
- Kosketukseton rakenne lisää kestävyyttä
- Yhteensopiva TTL-, DTL-, HTL-piirien kanssa
- Käyttölämpötila: -30 a 75 °C
- Ruuvikiinnitys turvallista asennusta varten
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Foteh SSR-10 10A -puolijohdereleen keskeiset edut verrattuna perinteiseen sähkömekaaniseen releeseen?
SSR-10 10A tarjoaa kosketuksettoman kytkennän, mikä tarkoittaa nollaa mekaanista kulumista, ei melua sekä parempaa värinän ja korroosion kestävyyttä. Lisäksi se ei synnytä kipinöitä tai sähkömagneettisia häiriöitä ja mahdollistaa nopeamman kytkentänopeuden. Tärkein kompromissi on, että siinä on vain yksi kontaktiryhmä ja se voi lämmetä suurilla virroilla, joten lämmönhallintaan on kiinnitettävä huomiota.
Mihin lämpötilaan se voi nousta käytön aikana ja miten lämmönpoistoa tulisi hallita?
SSR voi lämmetä merkittävästi kuormilla, jotka ovat lähellä 10 A:ta. Yli 5 A:n käytössä on välttämätöntä asentaa sopiva jäähdytysripa ylikuumenemisen estämiseksi. Jäähdytysrivan lämpötila ei saa ylittää 75–80 °C jatkuvassa käytössä. Älä asenna suljettuun tilaan ilman ilmankiertoa.
Mitä tavallisia ongelmia tässä SSR:ssä voi esiintyä ja miten ne voidaan ehkäistä tai ratkaista?
Yleisimmät viat ovat ylikuumeneminen heikon lämmönpoiston vuoksi, käyttö ei-resistiivisten kuormien kanssa tai virran ylittäminen. Vaurioiden välttämiseksi käytä aina kuormaan sopivaa jäähdytysripaa, älä ylitä 70 %:a maksimivirrasta ja tarkista kuorman yhteensopivuus. Jos SSR jää pysyvästi kiinni, tarkista ylikuormitukset tai jännitepiikit.
Mihin Fotek SSR-10 10A solid state -relettä käytetään?
Sitä käytetään resistiivisten sähkökuormien ohjaukseen, erityisesti sähköisissä lämmitysjärjestelmissä ja lämpötilan ohjauksessa, pienen ohjaussignaalin avulla.
Miten Fotek SSR-10 10A solid state -rele asennetaan?
Se asennetaan ruuveilla, jotta lämpö- ja sähköinen kosketus on hyvä. Jäähdytysrivasto on tärkeä, jos virta ylittää 5A.
Mitä varotoimia tämän releen käytössä pitää huomioida?
Sitä tulee käyttää vain resistiivisille kuormille, jättää 3/2:n virtamarginaali nimellisvirtaan nähden ja varmistaa riittävä lämmönpoisto ylikuumenemisen välttämiseksi.
Onko se yhteensopiva TTL-piirien kanssa?
Kyllä, se on yhteensopiva TTL-, DTL-, HTL-piirien ja muiden vastaavien kanssa.
Mikä on tämän releen suurin sallittu virta?
Se kestää jopa 10 ampeeria turvamarginaalilla ylikuormitusvaurioiden välttämiseksi.
