PWM-moottorinohjain askelmoottorille ja nopeudensäädin
Tuotemerkki: satkit
Sis. ALV (Veroton: 9,00 €)

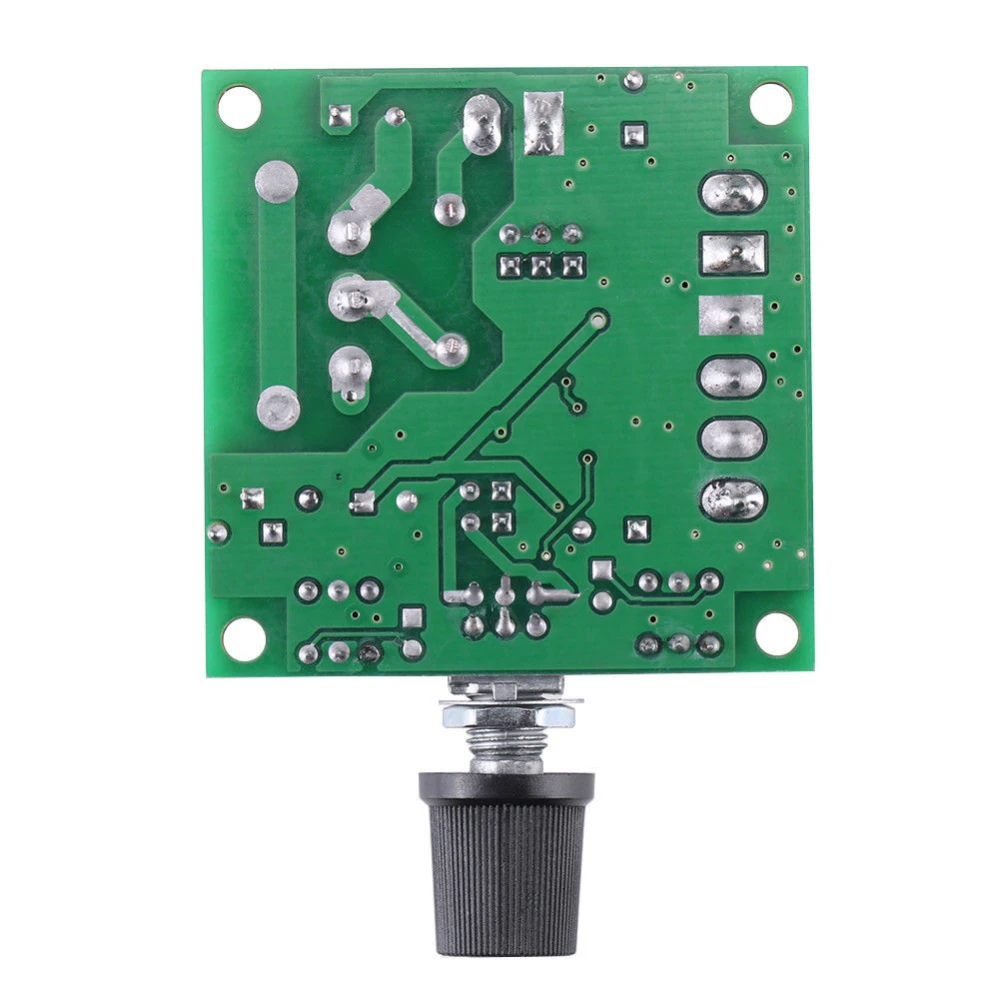

PWM-moottorinohjain askelmoottorille - nopeudensäädinmoduuli
Tämä PWM-moottorinohjain askelmoottorille on moduuli, joka on suunniteltu tarjoamaan tarkka ohjaus askelmoottoreille. Sen avulla nopeutta ja suuntaa voidaan säätää PWM-signaaleilla (pulssinleveysmodulaatio). Se sopii erinomaisesti elektroniikkasovelluksiin ja Arduino-projekteihin, joissa tarvitaan luotettavaa ja säädettävää moottorinohjausta.
Keskeiset ominaisuudet
- PWM-signaalien generointi nopeuden ja suunnan ohjaukseen.
- Jumper-asetus oletuspulssitaajuuden valintaan.
- Askelohjauksen signaalit korkealla, keskitasolla ja matalalla taajuudella eri tarpeisiin.
- Kuusi ohjauslinjaa: PUL+ ja PUL- positiivisille ja negatiivisille pulsseille; EN+ ja EN- käyttöönottoliittimille; DIR+ ja DIR- moottorin suunnalle.
- Joustava virtalähde: 15-160VDC tai 5-12VDC, oikea kytkentä kullekin jännitteelle.
- Moottorin eteen- ja taaksepäin ajo painikkeilla.
- Säädettävä nopeudensäätö potentiometrillä, joka muuttaa PWM-signaalin taajuutta.
Tekniset tiedot
- Syöttöjännite: 15-160VDC tai 5-12VDC.
- PWM-signaalin taajuus:
- Korkea: 5.8 kHz a 127 kHz
- Keskitaso: 590 Hz a 15.8 kHz
- Matala: 82 Hz a 2.3 kHz
- Koko: 73 x 51 x 37 mm.
- Paino: 50 grammaa.
Tyypilliset käyttökohteet ja yhteensopivuus
Tämä moduuli sopii erinomaisesti askelmoottorien ohjausprojekteihin Arduino-järjestelmissä ja muilla DIY-elektroniikan alustoilla. Sen avulla moottorin nopeutta ja suuntaa voidaan säätää sovelluksissa kuten robotiikka, automaatio, 3D-tulostimet ja asemointijärjestelmät.
Joustavan konfiguroinnin ja säädettävien PWM-signaalien ansiosta se on yhteensopiva monenlaisten askelmoottorien ja H-siltakontrollerien kanssa.
Pakkauksen sisältö
- 1 x PWM-moottorinohjain askelmoottorille - nopeudensäädinmoduuli.
Huom: Tällä hetkellä tuote on loppu varastosta. Suosittelemme tarkistamaan vaihtoehtoiset tuotteet tai ottamaan yhteyttä tukeemme saadaksesi lisää vaihtoehtoja.
- Tuottaa PWM-signaaleja tarkkaan nopeuden ja suunnan ohjaukseen.
- Helppo jumper-asetus pulssitaajuuden valintaan.
- Korkean, keskitasoisen ja matalan taajuuden signaalit eri käyttötarkoituksiin.
- Kuusi ohjauslinjaa pulsseille, käyttöönotolle ja suunnalle.
- Joustava 15-160VDC tai 5-12VDC virtalähde.
- Eteen- ja taaksepäin ajo painikkeilla.
- Säädettävä nopeus potentiometrillä PWM-taajuutta varten.
Asiakkaiden kysymykset ja vastaukset
Miten PWM-ulostulon taajuus valitaan ja säädetään moottorin tarpeiden mukaan?
Moduulissa on potentiometri PWM-signaalin taajuuden säätämiseen sekä jumperi kolmen alueen valintaan: matala (82 Hz–2,3 kHz), keskitaso (590 Hz–15,8 kHz) ja korkea (5,8 kHz–127 kHz). Sopivan alueen valinta riippuu moottorin tyypistä ja käyttökohteesta: suurille ja matalilla kierroksilla käyville moottoreille matalat taajuudet, kun taas pienet moottorit tai nopeat sovellukset voivat vaatia korkeampia taajuuksia. On tärkeää, ettei ylitetä moottoriohjaimen tai itse moottorin sallimaa enimmäistaajuutta.
Mitkä ovat moduulin fyysiset mitat ja miten ne vaikuttavat asennukseen kompakteissa sähkökeskuksissa?
Ohjaimen mitat ovat 73 mm x 51 mm x 37 mm ja paino 50 g. Nämä mitat tekevät siitä sopivan pienikokoisiin sähkökoteloihin ja mahdollistavat helpon integroinnin myös ahtaissa tiloissa. Lisätilaa kannattaa jättää riittävän ilmanvaihdon ja kytkentöjen helpottamisen vuoksi.
Onko sähkö- tai signaaliyhteensopivuudessa rajoituksia, kun tätä ohjainta käytetään muiden valmistajien olemassa olevien ajureiden kanssa?
Tämän moduulin yhteensopivuus riippuu siitä, hyväksyvätkö ajurit standardit pulssi/suunta/enable-signaalitulot TTL-tasoilla tai vastaavilla. Kuvauksessa mainitaan kuusi liitäntää: PUL+/PUL-, DIR+/DIR-, EN+/EN-. Ennen integrointia on suositeltavaa tarkistaa ajurin tulojen logiikkatasot, sillä jotkin teollisuusajurit voivat vaatia differentiaalisia signaaleja tai erityisiä standardeja.
Onko tälle ohjaimelle saatavilla varaosia, takuuta tai tukea vikatilanteissa?
Annetuissa tiedoissa ei mainita erikseen varaosien saatavuutta tai takuuehtoja. Yleensä tämän tyyppisillä elektroniikkamoduuleilla on jakelijan tarjoama rajoitettu kaupallinen takuu, eikä yksittäisiä varaosia yleensä ole saatavilla; suuremmassa viassa koko moduuli vaihdetaan usein. On suositeltavaa kysyä toimittajalta suoraan takuusta, jälkimarkkinatuesta ja vaihtomahdollisuuksista.
Mitä jännitteitä tämä PWM-moottorinohjain tukee?
Tämä ohjain tukee 15-160VDC tai 5-12VDC virtalähteitä, ja kummallekin alueelle on omat kytkentänsä.
Miten moottorin nopeutta säädetään tällä moduulilla?
Nopeutta säädetään muuttamalla PWM-signaalin taajuutta moduuliin integroidulla potentiometrillä.
Onko tämä yhteensopiva Arduino-askelmoottorien kanssa?
Kyllä, tämä moduuli on yhteensopiva Arduino-projekteissa ja muissa DIY-elektroniikkajärjestelmissä käytettävien askelmoottorien kanssa.
Mitä ohjaussignaaleja moduulissa on?
Siinä on kuusi linjaa: PUL+ ja PUL- pulsseille, EN+ ja EN- käyttöönotolle sekä DIR+ ja DIR- moottorin suunnan ohjaukseen.
Onko tuote tällä hetkellä ostettavissa?
Tällä hetkellä tuote on loppu varastosta. Suosittelemme tarkistamaan vaihtoehtoiset tuotteet tai ottamaan yhteyttä tukeen.
