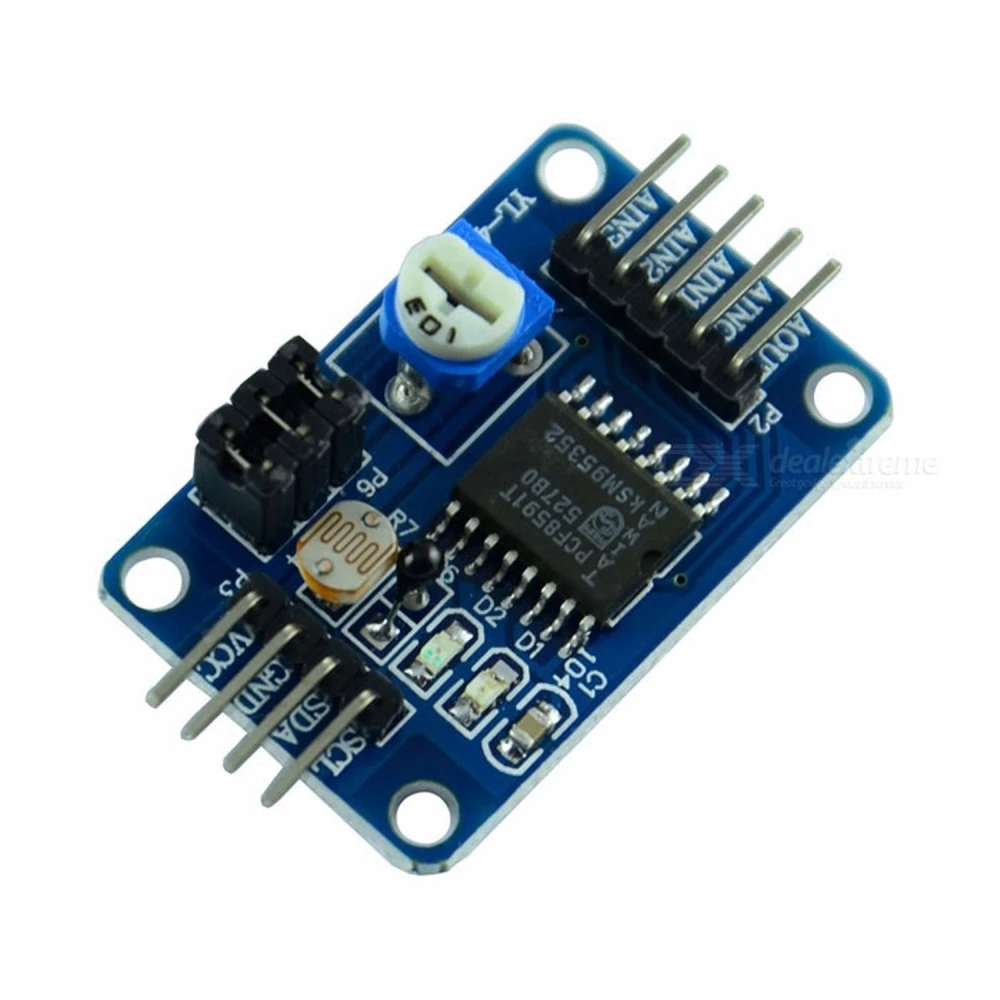

PCF8591 analogia-digitaalimuunnin Arduino-yhteensopiva elektroniikkaprojekteihin

PCF8591 analogia-digitaalimuunnin Arduino-yhteensopiva on olennainen moduuli niille, jotka työskentelevät mikrokontrollerien kanssa ja tarvitsevat analogisten signaalien muuntamista digitaalisiksi ja päinvastoin tehokkaasti ja luotettavasti. Tämä moduuli käyttää PCF8591-piiriä, joka tarjoaa 8-bittisen AD/DA-muunnoksen useilla edistyneillä ominaisuuksilla, jotka helpottavat sen integrointia elektroniikkaprojekteihin.

Keskeiset ominaisuudet:

• Käyttöjännite: 2.5V a 6V, sopii erilaisiin käyttöympäristöihin.
• Alhainen valmiustilan virrankulutus: tehokas projekteissa, joissa tarvitaan energiansäästöä.
• I2C-viestintä: sarjaliitäntä tuloa ja lähtöä varten, helpottaa liittämistä Arduinoon ja muihin mikrokontrollereihin.
• Laitteistopohjainen osoitteistus: 3 nastaa I2C-osoitteen määrittämiseen ja väyläkonfliktien välttämiseen.
• Näytteenottotaajuus: määräytyy I2C-väylän nopeuden mukaan eri tarpeisiin.
• Analogiset tulot: 4 ohjelmoitavaa tuloa, jotka voidaan määrittää yksipäisiksi tai differentiaalisiksi tuloiksi.
• Automaattinen kanavan valinta: automaattinen lisäys helpottaa signaalien peräkkäistä lukemista.
• Analoginen jännitealue: VSS:stä VDD:hen, mikä tarjoaa joustavuutta tulosignaaleihin.
• Integroitu pito-/hold-piiri: pitää signaalin vakaana muunnoksen aikana.
• 8-bittinen AD/DA-muunnos: peräkkäisillä approksimaatioilla paremman tarkkuuden saavuttamiseksi.
• DAC-vahvistus: säädettävä analoginen lähtö sovelluksiin, joissa tarvitaan analogisia ohjaussignaaleja.

Tekniset tiedot ja moduulin sisältö:

• Moduuli perustuu PCF8591-piiriin.
• Tukee neljää ulkoista jännitetulon mittaustuloa (0-5V).
• Sisältää integroidun valoanturin ympäristön valon voimakkuuden tarkkaan mittaamiseen.
• Sisältää termistorin ympäristön lämpötilan tarkkaan mittaamiseen.
• Varustettu sinisellä potentiometrillä 0-5V tulojännitteen säätämiseen.
• LED-merkkivalot virralle ja DA-lähdölle helpottavat tilan ja moduulin lähdön visuaalista seurantaa.
• PCB:n koko: 3.6 cm x 2.3 cm, vakio kaksipuolinen rakenne ja 3 mm kiinnitysreiät helppoa asennusta varten.
• Sisältää 1 valoanturin ja 4 kpl 20 cm DuPont-johtoja nopeaan liitäntään.

Tyypilliset käyttökohteet:

• Arduino-projektit, joissa tarvitaan analogisten signaalien lukemista ja tuottamista.
• Analogisten antureiden, kuten lämpötilan, valon tai jännitteen, mittaaminen.
• Automaatio ja elektroninen ohjaus analogisilla ja digitaalisilla signaaleilla.
• Prototyyppien kehitys, jossa tarvitaan tehokasta ja kompaktia AD/DA-muunnosta.

Yhteensopivuus: Tämä moduuli on yhteensopiva Arduino-levyjen ja muiden mikrokontrollerien kanssa, jotka tukevat I2C-viestintää, mikä helpottaa sen integrointia monenlaisiin elektroniikkaprojekteihin.

PCF8591 analogia-digitaalimuunnin Arduino on edullinen ja toimiva ratkaisu niille, jotka etsivät tarkkuutta ja helppokäyttöisyyttä signaalien muunnoksessa. Sen kompakti rakenne ja edistyneet ominaisuudet tekevät siitä välttämättömän lisäosan kehittäjille ja elektroniikan harrastajille.

• Käyttöjännite: 2.5V a 6V joustaviin projekteihin.
• Alhainen virrankulutus valmiustilassa energiatehokkuutta varten.
• I2C-liitäntä helppoon viestintään Arduino- ja mikrokontrollerien kanssa.
• Neljä ohjelmoitavaa analogista tuloa eri signaalityypeille.
• Automaattinen kanavan valinta peräkkäisiin lukemiin ilman monimutkaisuutta.
• Sisältää valoanturin ja termistorin tarkkoihin ympäristömittauksiin.
• LED-merkkivalot virran ja DA-lähdön tilan helppoon seurantaan.
• Kompakti koko 3.6cm x 2.3cm ja reiät turvalliseen asennukseen.
• Sisältää DuPont-johdot nopeaan ja helppoon liitäntään.
