KT152 IC- ja LED-testeri nopeaan ja luotettavaan testaukseen
Tuotemerkki: satkit
13,64€
Sis. ALV (Veroton: 11,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 26,19 € | |
| 10+ | 25,37 € | |
| 20+ | 22,64 € |
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita
Tuotekuvaus

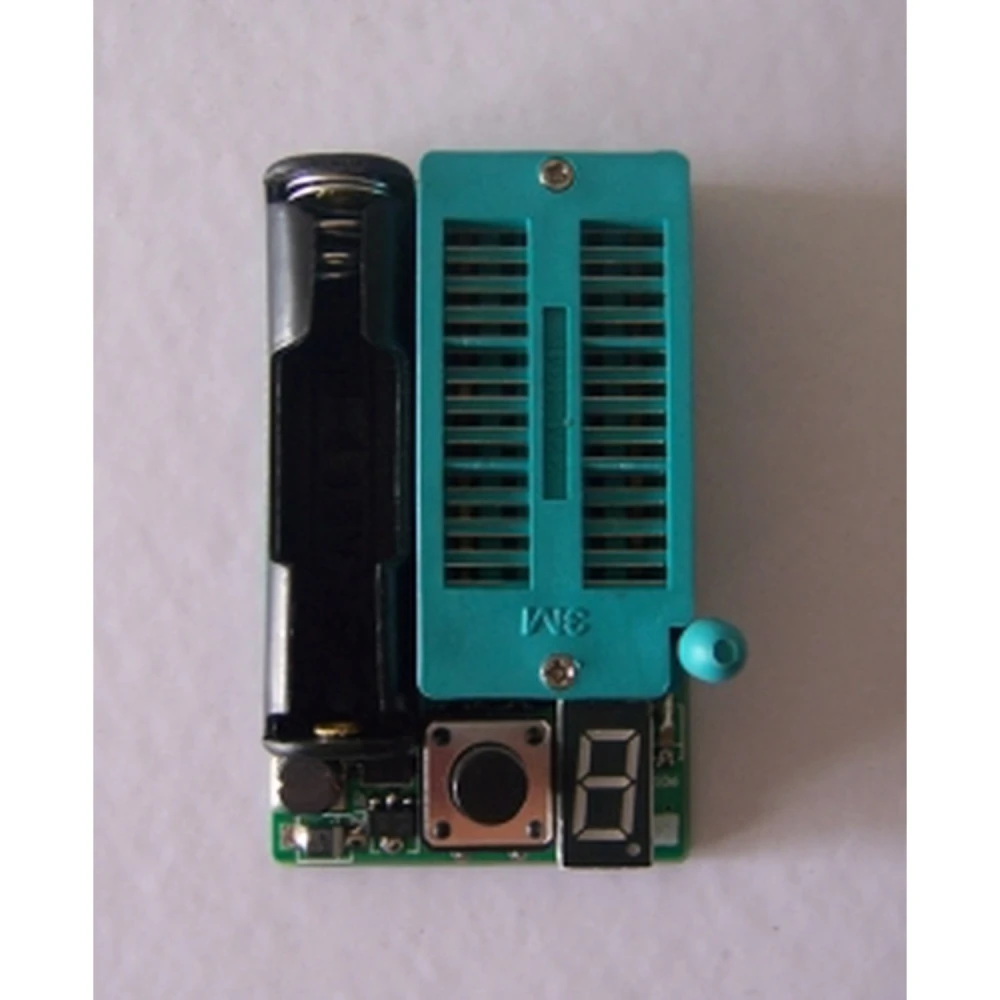

KT152 IC- ja LED-testeri on kompakti monitoimilaite, joka on suunniteltu testaamaan ja tunnistamaan DIP-logiikkapiirejä ja yleisiä LED-valoja nopeasti ja helposti. Taskukokoinen (60 mm x 37 mm x 15 mm) ja mukana toimitettava AAA-paristo tekevät siitä käytännöllisen työkalun elektroniikka-asentajille ja harrastajille.
Keskeiset ominaisuudet:
- Testaa ja tunnistaa yli 1500 erilaista integroitua piiriä, mukaan lukien 74LSXX, 74HC, CD4000, HEF4000, CD4500 ja muut sarjat.
- Tunnistaa komponentit numero kerrallaan 0.36 tuuman LED-näytöllä.

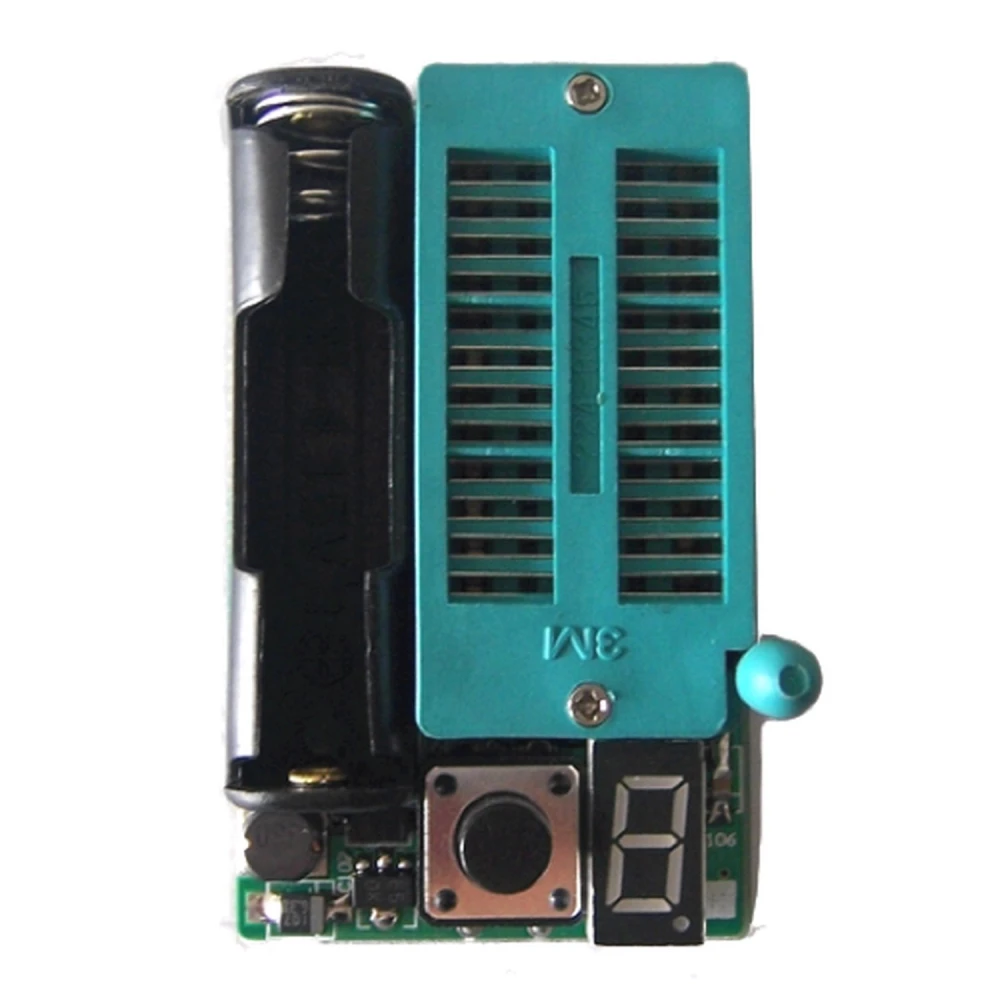

- ZIF-kanta (zero insertion force) enintään 24-nastaisille DIP-komponenteille.

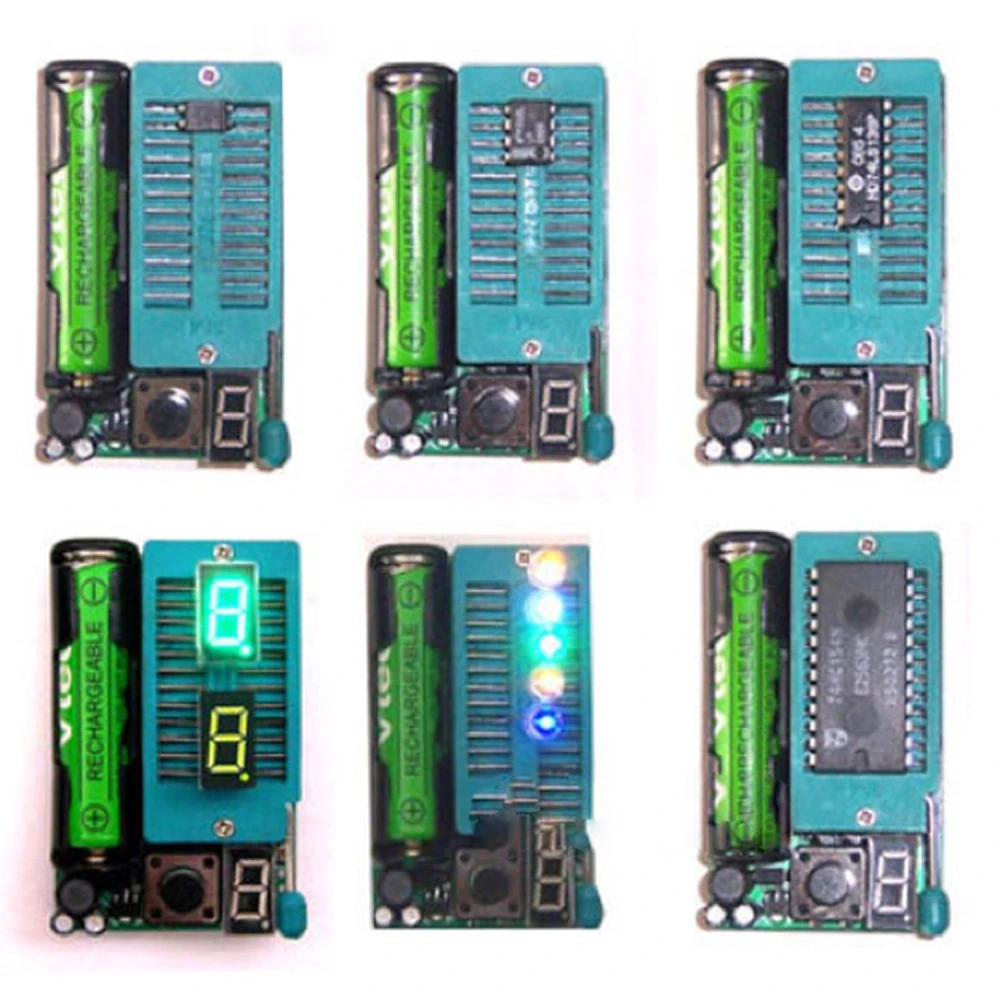

- Testaa LEDit ja LED-matriisit yhdellä painikkeella.
- Arvioitu testausaika noin 1/2 sekuntia per laite.
- Toimii AAA-paristolla (mukana), joka on helppo vaihtaa.
Käyttöohje:
- Aseta AAA-paristo paikalleen napaisuusmerkintöjen mukaisesti.
- Pitele testeria näyttö alaspäin ja nosta ZIF-kannan vipu ylös.
- Aseta testattava integroitu piiri niin, että nasta 1 (yleensä lovella merkitty) osoittaa kannan alaosaan.
- Laske vipu alas kiinnittääksesi piirin ja paina TEST-painiketta.
- Näyttö näyttää laitteen numeron, jos se on kunnossa, tai "Err", jos se on viallinen tai väärin asetettu.
- Testattavat LEDit syttyvät, jos ne toimivat oikein.
Varotoimet:
- Älä käytä testeria piirissä olevien integroitujen piirien kanssa.
- Älä testaa varautuneita komponentteja vaurioiden välttämiseksi.
- Vaihda paristo, kun jännite laskee alle 1.2V.
- Ei yhteensopiva LEDien kanssa, jotka tarvitsevat yli 5V syttyäkseen.
Yhteensopivuus:
Tämä tester tukee laajaa valikoimaa integroituja piirejä, kuten:
- 74LS-, 74HC-, 54-, CD4000-, HEF4000-, CD4500-sarjat ja muut.
- Vahvistimet ja vertailijat LM324, LM339, LM393, LM358, LM386.
- Aikapiirit NE555, 7555, NE556, 7556.
- Optoerottimet PC817, NEC2501, TLP521, 4N25, 4N35, muiden joukossa.
- Ohjaimet ULN2003, ULN2004, ULN2803, ULN2804.
Tyypilliset käyttökohteet:
- Nopea logiikkapiirien vianmääritys elektroniikkakorjauksissa.
- LEDien ja LED-matriisien tarkistus projekteissa ja huollossa.
- Elektroniikkakomponenttien tunnistaminen ilman dokumentaatiota.
KT152 IC- ja LED-testeri on olennainen työkalu ammattilaisille ja harrastajille, jotka etsivät kannettavaa, tarkkaa ja helppokäyttöistä ratkaisua integroitujen piirien ja LEDien testaamiseen kentällä tai työpajassa.
- Testaa yli 1500 yleistä DIP-integroituja piiriä
- 0.36 tuuman LED-näyttö selkeään tunnistukseen
- ZIF-kanta enintään 24-nastaisille laitteille
- AAA-paristo mukana heti käyttöä varten
- Nopea testaus noin 1/2 sekunnissa
- Yhteensopiva 74LS-, 74HC-, CD4000-sarjojen ja muiden kanssa
- Testaa LEDit ja LED-matriisit helposti
- Kompakti ja kannettava työkalu (60x37x15 mm)
- Yksinkertainen testipainike helppoon käyttöön
- Mukana selkeät käyttöohjeet
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat testerin mitat, paino ja materiaalit, ja mitä laatikko sisältää?
KT152 on kooltaan 60 mm x 37 mm x 15 mm ja painaa noin 50 g ilman AAA-paristoa. Runko on kestävää ABS-muovia, ja siinä on ZIF-nollavoimainen liitäntä. Laatikko sisältää testerin ja yhden AAA-pariston. Lisävarusteita ei toimiteta.
Tarvitaanko asennuksessa tai käytössä säätöä tai kalibrointia, ja mitä virheitä käyttäjät yleensä tekevät?
Kalibrointia ei tarvita. Käyttö on suoraviivaista: aseta IC oikein, sulje ZIF-kanta ja paina painiketta. Yleisimmät virheet ovat IC:n asettaminen väärin päin, testaus piirilevyllä tai tyhjän pariston käyttäminen. Laite näyttää virheen näytöllä ('Err'), jos IC on väärin asetettu, viallinen tai paristo on liian heikko (<1,2 V).
Miten KT152 sijoittuu verrattuna kehittyneempiin IC-testaajiin tai pöytämittareihin?
KT152 erottuu helppokäyttöisyydellään ja kannettavuudellaan, mutta se soveltuu vain nopeisiin DIP-IC- ja matalajännitteisten LEDien testeihin. Toisin kuin laboratoriolaitteet, se ei mittaa analogisia suureita eikä tee syvällisiä toiminnallisia testejä; se ei myöskään tue SMD-komponentteja tai räätälöityjä kokoonpanoja. Se on ihanteellinen nopeaan diagnostiikkaan, mutta ei korvaa pöytälaitteita ammattikäytössä tai tuotekehityksessä.
Mitä integroitujen piirien tyyppejä KT152 IC- ja LED-testeri voi testata?
Se voi testata yli 1500 erilaista integroitua piiriä, mukaan lukien 74LS-, 74HC-, CD4000-, HEF4000- ja CD4500-sarjat sekä muita.
Sisältyykö testerin mukana paristo?
Kyllä, mukana tulee AAA-paristo, joten laitetta voi käyttää heti.
Voinko testata LEDejä tällä laitteella?
Kyllä, testerillä voi sytyttää ja tarkistaa LEDit ja LED-matriisit, jotka tarvitsevat enintään 5 volttia.
Miten integroitu piiri asetetaan testaukseen?
IC:n nasta 1, yleensä lovella merkitty, tulee suunnata ZIF-kannan alaosaan.
Voiko sitä käyttää piirissä olevien integroitujen piirien kanssa?
Ei, testeria ei tule käyttää piirissä olevien komponenttien kanssa vaurioiden tai virheellisten lukemien välttämiseksi.
