L298-moottoriohjain kaksois-H-sillalla Arduinoon - Satkit
Tuotemerkki: satkit
7,61€
Sis. ALV (Veroton: 6,14 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 7,31 € | -4% |
| 10+ | 6,72 € | -12% |
| 20+ | 6,24 € | -18% |
Varastossa - Lähetetään heti
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita
Yleiskuvaus

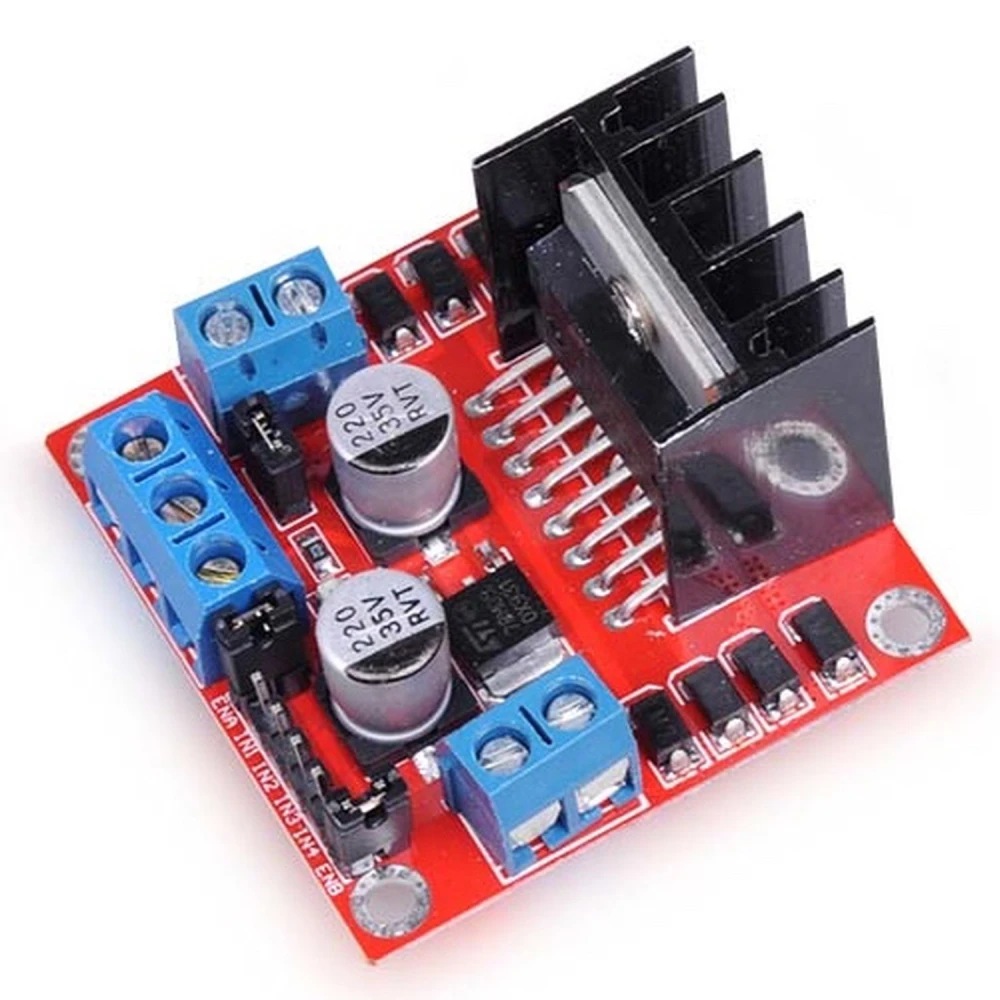

L298-moottoriohjain on elektroninen laite, joka on suunniteltu ohjaamaan tasavirtamoottoreita (DC) ja askelmoottoreita (PAP) elektroniikka- ja robotiikkaprojekteissa, erityisesti Arduino-alustoilla. Tämä ohjain käyttää kaksois-H-siltaa, jonka avulla moottorin suuntaa ja nopeutta voidaan hallita erittäin tarkasti.
Keskeiset ominaisuudet
- Kevyt ja tehokas, ihanteellinen kannettaviin ja kompakteihin projekteihin.

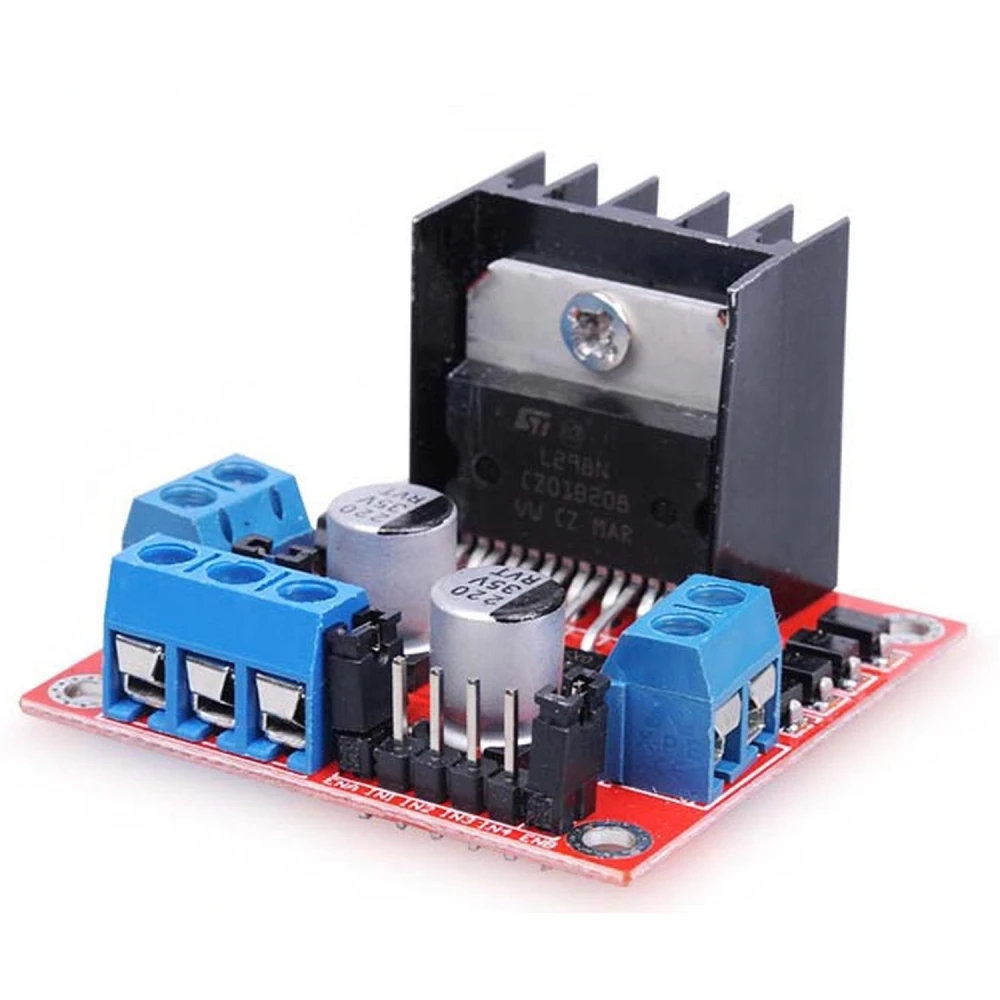

- Integroitu jäähdytysripa estää ylikuumenemista ja pidentää ohjaimen käyttöikää.
- FWD-suoja ehkäisee vaurioita moottorin pyörimissuunnan äkillisissä muutoksissa.
- Virtakytkin helpottaa virran kytkemistä päälle ja pois.

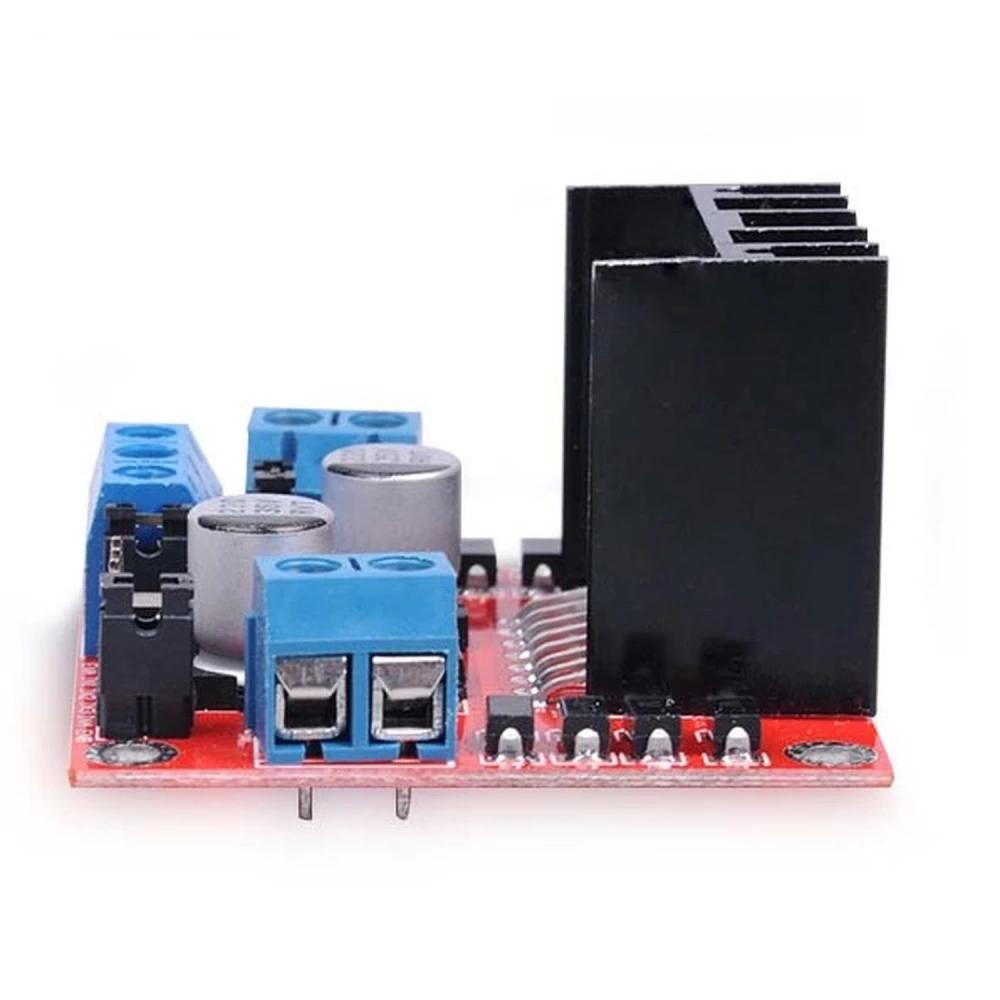

- LED-virta- ja suuntaindikaattori helpottaa moottorin tilan visuaalista seurantaa.

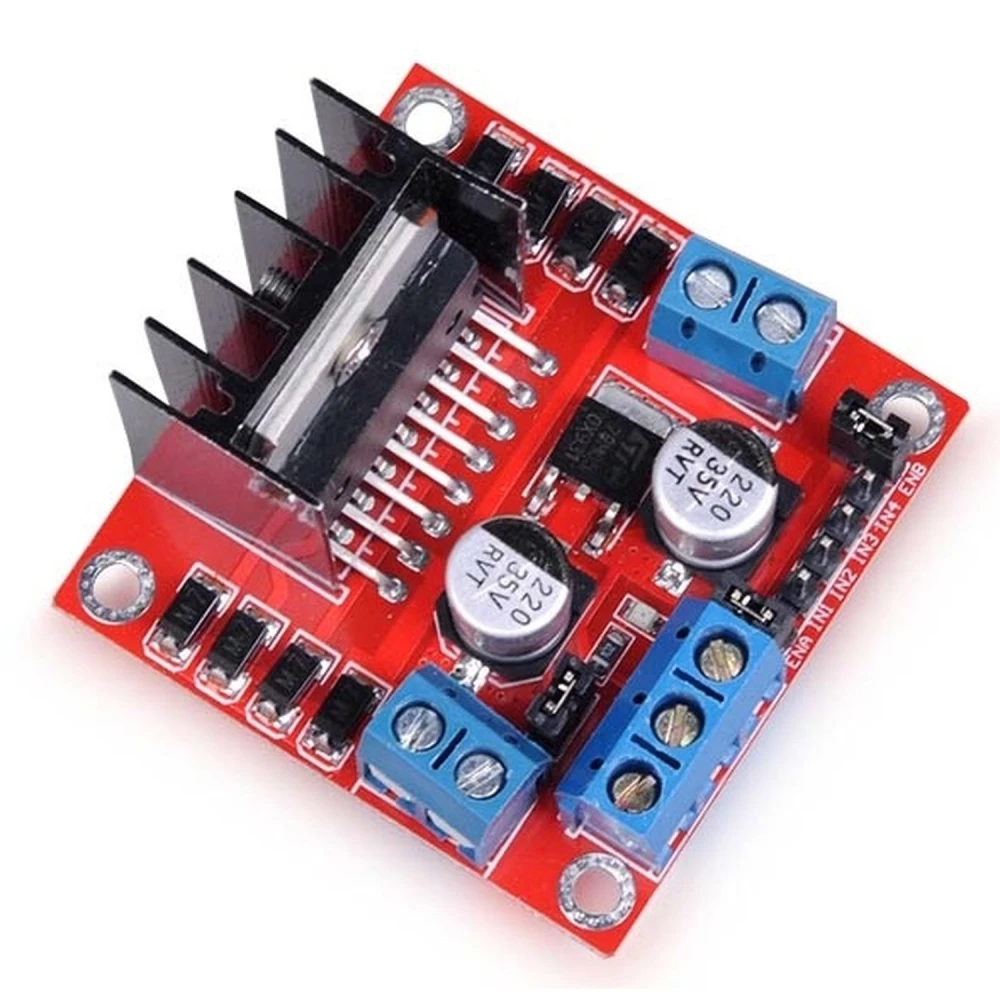

- Kaksi DC-lähtöä, joihin voidaan liittää DC-moottoreita tai askelmoottoreita.
- Kiinnitysreiät tukevan asennuksen tekemiseen runkoon tai rakenteeseen, mikä helpottaa integrointia projekteihin.
Tekniset tiedot
- Driver: L298
- Moottorien syöttö: 6-35V DC
- Enimmäisvirta: 2 Amperios per salida (4A en total o puenteado)
- Erillinen logiikkasyöttö: 5-7V
- Logiikan virta: noin 36 mA
- TTL-tasot: matala välillä -0.3V ja 1.5V, korkea välillä 2.3V ja Vss
- Enimmäisteho: 25W
Tyypilliset käyttökohteet
Tämä ohjain sopii erinomaisesti robotiikka-, automaatio- ja moottorinohjausprojekteihin yleisesti. Sillä voidaan ohjata askelmoottoreita tarkkaan asemointiin tai DC-moottoreita sovelluksissa, joissa tarvitaan nopeuden ja suunnan hallintaa. Se on yhteensopiva Arduino-levyjen ja muiden TTL-signaaleja tukevien mikro-ohjainten kanssa.
Yhteensopivuus
Yhteensopiva Arduinon ja muiden järjestelmien kanssa, jotka käyttävät TTL-tasoja logiikkaohjaukseen. Vaatii moottoreille sopivan ulkoisen virtalähteen, joka on 6-35V DC -alueella.
- Kevyt ja tehokas kompakteihin projekteihin
- Integroitu jäähdytysripa estää ylikuumenemista
- FWD-suoja äkillisiin suunnanvaihdoksiin
- Virtakytkin helppoon ohjaukseen
- LED-merkkivalot virralle ja suunnalle
- 2 DC-lähtöä moottoreille tai askelmoottorille
- Tukeva kiinnitys runkoon kiinnitysreikien avulla
- Moottorien syöttö: 6-35V DC
- Enimmäisvirta: 2A per lähtö (4A yhteensä)
- Logiikkasyöttö: 5-7V, 36 mA
- Enimmäisteho: 25W
Asiakkaiden kysymykset ja vastaukset
Mitä moottorityyppejä L298-kaksois-H-sillalla voi ohjata ja mikä on sen virtaraja?
Ohjain soveltuu DC-moottoreille ja kaksinapaisille askelmoottoreille. Jokainen kanava kestää jopa 2 A jatkuvaa virtaa (4 A maksimi siltaamalla lähdöt), ja moottoreille tarkoitettu jännitealue on 6–35 V DC. Näitä rajoja ei suositella ylittämään pysyvien vaurioiden välttämiseksi.
Mitä varotoimia minun pitäisi noudattaa ylikuumenemisen tai ylikuormitusvaurioiden välttämiseksi?
Moduulissa on jäähdytysripa lämpöhallintaa varten, mutta maksimikuormilla tai heikolla ilmanvaihdolla voidaan tarvita lisäjäähdytystä. On olennaista olla ylittämättä 2 A per kanava ja varmistaa, ettei kokonaisvirta ylitä kapasiteettia. Lämpötilan seuraaminen kosketustestillä käytön aikana auttaa ehkäisemään vikoja.
Mitkä ovat moottori- ja logiikkalähteen sähköiset vaatimukset?
Tarvitaan kaksi lähdettä: yksi moottoreille (6–35 V DC moottorista riippuen) ja toinen logiikalle (5–7 V DC, tyypillinen kulutus 36 mA). Moduuli mahdollistaa molempien maiden erottamisen sähköisen häiriön vähentämiseksi. Vakautettujen lähteiden käyttö minimoi riskit.
Onko tämän ohjaimen käytössä rajoituksia modernien 3,3 V mikrokontrollerien, kuten ESP32:n tai Raspberry Pi Picon, kanssa?
Kyllä. L298 hyväksyy TTL-tasoiset sisääntulot; kuitenkin korkean tason tunnistamiseen tarvitaan vähintään 2,3 V. 3,3 V mikrokontrollerien kanssa ei ole ongelmaa, mutta 1,8 V tasojen kanssa se ei ole suoraan yhteensopiva. Heikommille signaaleille suositellaan bufferia tai logiikkatason sovitinta.
Verrattuna muihin moderneihin ohjaimiin kuten DRV8825 tai BTS7960, mitkä ovat L298:n objektiiviset edut ja haitat?
L298 on kestävä, helppo huoltaa ja edullinen, mutta sen lämpöhäviö on suurempi ja hyötysuhde pienempi (~70 %) verrattuna MOSFET-ohjaimiin kuten DRV8825 (>90 %). Se ei tarjoa kehittynyttä microsteppingiä eikä integroitua älykästä suojausta. Se sopii hyvin robusteihin prototyyppeihin, mutta ei projekteihin, joissa energiatehokkuus tai tarkka ohjaus on keskeistä.
Mitä moottorityyppejä voin ohjata tällä L298-ohjaimella?
Voit ohjata tasavirtamoottoreita (DC) ja askelmoottoreita (PAP) tällä ohjaimella.
Mikä on moottorien syöttöjännitealue?
Ohjain tukee moottorien syöttöä välillä 6-35V DC.
Kuinka paljon virtaa se kestää per lähtö?
Se kestää enintään 2 ampeeria per lähtö, yhteensä 4 ampeeria, jos lähdöt on sillattu.
Onko se yhteensopiva Arduinon kanssa?
Kyllä, se on yhteensopiva Arduinon ja muiden mikro-ohjainten kanssa, jotka käyttävät TTL-tasoja logiikassa.
Mitä suojausta ohjaimessa on vaurioiden estämiseksi?
Siinä on FWD-suoja estämään vaurioita moottorin pyörimissuunnan äkillisistä muutoksista sekä integroitu jäähdytysripa ylikuumenemisen estämiseksi.
