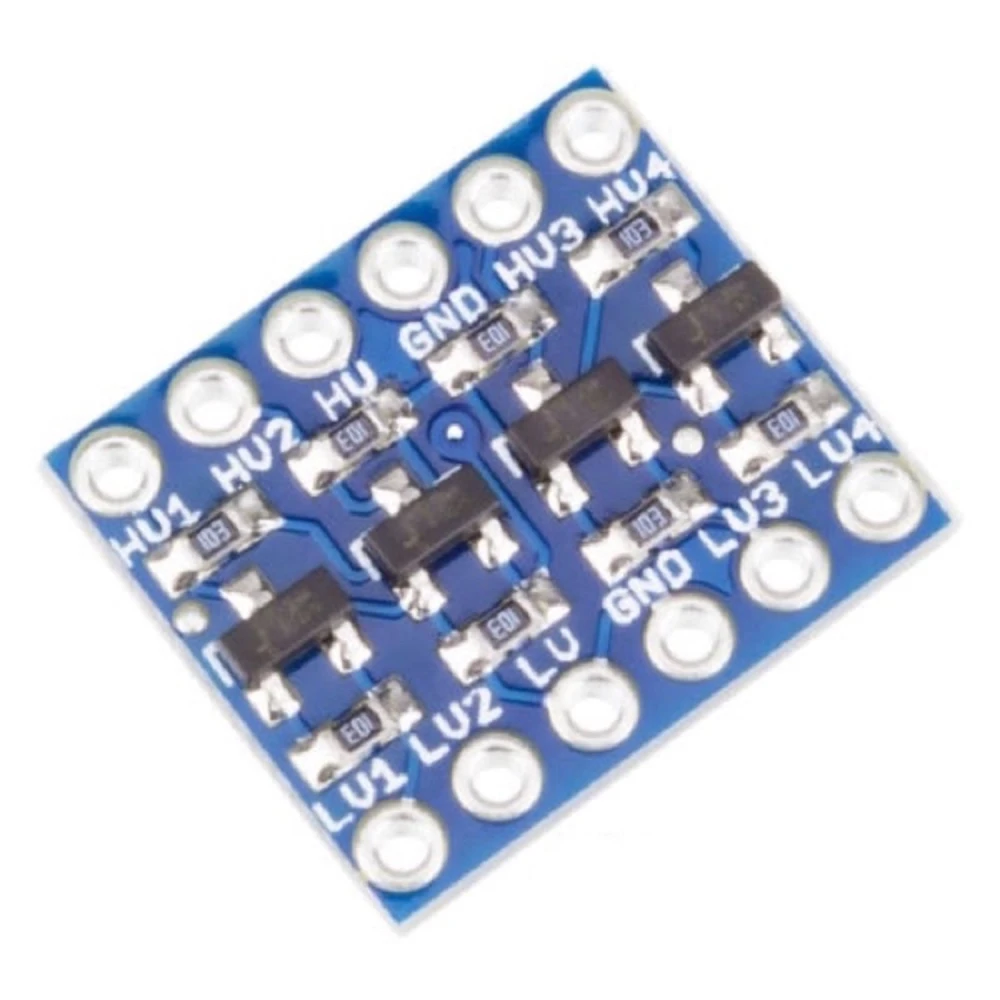

Level Shifter - 4-kanavainen kaksisuuntainen logiikkatason muunnin 5V–3.3V
Tuotemerkki: satkit
2,11€
Sis. ALV (Veroton: 1,70 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 2,02 € | -4% |
| 10+ | 1,92 € | -9% |
| 20+ | 1,58 € | -25% |
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita
El conversor de nivel lógico 5v a 3.3v on olennainen laite elektroniikkaprojekteihin, joissa signaaleja täytyy siirtää eri jännitetasoilla toimivien komponenttien välillä. Tämä 4-kanavainen kaksisuuntainen level shifter muuntaa signaaleja 5V:sta 3.3V:iin ja päinvastoin, varmistaen piirien yhteensopivuuden ja turvallisuuden.
Tämä muunnin ei toimi vain 5V:n ja 3.3V:n kanssa, vaan se on yhteensopiva myös matalampien tasojen, kuten 2.8V:n ja 1.8V:n, kanssa, mikä tekee siitä monipuolisen erilaisiin käyttökohteisiin. Sen rakenne mahdollistaa sen, että jokainen kanava hoitaa muunnoksen itsenäisesti, mikä helpottaa mikrokontrollerien, antureiden ja muiden elektroniikkalaitteiden yhdistämistä.
Características principales:
- Kaksisuuntainen logiikkatasomuunnin signaaleille 5V:n ja 3.3V:n välillä.
- 4 kanavaa korkealle tasolle (HV) ja 4 kanavaa matalalle tasolle (LV).
- Yhteensopiva jännitetasojen 1.8V, 2.8V, 3.3V ja 5V kanssa.
- Helppokäyttöinen: tarvitsee vain kahden jännitelähteen syötön ja maan.
- 2.54 mm pinnijako helpottaa integrointia koekytkentäalustoihin ja kehitysalustoihin.
- Kompaktit 16x13 mm mitat, sopii hyvin tilaa säästäviin projekteihin.
- Sisältää 2 riviliitintä helppoa kytkentää varten.
- Uusi ja korkealaatuinen tuote, toimitetaan antistaattisessa pussissa.
Usos típicos:
- Signaalien sovittaminen eri jännitteillä toimivien mikrokontrollerien välillä, kuten Arduino ja Raspberry Pi.
- Antureiden ja moduulien yhdistäminen, kun ne vaativat eri logiikkatasoja.
- Elektroniikkaprojektit, joissa täytyy suojata komponentteja korkeammilta jännitteiltä.
- Digitaalipiirien kehitys ja prototypointi useilla jännitetasoilla.
Yhteensopivuus: Tämä muunnin on yhteensopiva kaikkien laitteiden kanssa, jotka käyttävät standardeja 1.8V–5V logiikkatasoja, mukaan lukien Arduino-levyt ja muut suositut mikrokontrollerit.
Käyttöä varten kytke HV-pinni korkeaan jännitteeseen (esimerkiksi 5V), LV-pinni matalaan jännitteeseen (esimerkiksi 3.3V) ja GND-pinni yhteiseen maahan. Kytke sitten signaalit vastaaviin kanaviin, jolloin moduuli hoitaa kaksisuuntaisen muunnoksen automaattisesti.
Tämä moduuli on käytännöllinen ja edullinen ratkaisu jännite-epäyhteensopivuudesta aiheutuvien vaurioiden välttämiseen ja luotettavan tiedonsiirron varmistamiseen elektroniikkaprojekteissa.
- Kaksisuuntainen logiikkatasomuunnin 5V:sta 3.3V:iin ja päinvastoin
- 4 kanavaa korkealle tasolle (HV) ja 4 kanavaa matalalle tasolle (LV)
- Yhteensopiva jännitetasojen 1.8V, 2.8V, 3.3V ja 5V kanssa
- 2.54 mm pinnijako helpottaa kytkentää
- Kompaktit 16x13 mm mitat
- Sisältää 2 riviliitintä kytkentää varten
- Uusi ja korkealaatuinen tuote antistaattisessa pussissa
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat moduulin fyysiset mitat, paino ja mitä pakkauksessa tulee mukana?
Moduulin mitat ovat 16 mm x 13 mm ja nastaväli on vakiomallinen 2,54 mm. Paino on alle 5 g. Pakkaus sisältää 1 muuntokortin ja 2 nastariviä, kaikki ESD-pussissa suojattuna.
Minkä suuruisen maksimivirran kukin kaksisuuntainen kanava kestää ja mikä on suositeltu suurin kytkentätaajuus?
Kukin kanava kestää jopa 10 mA:n virran, ja se soveltuu jopa 100 kHz:n kytkentätaajuuksille. Näiden arvojen ylittyessä voi esiintyä aaltomuodon heikkenemistä ja merkittäviä etenemisviiveitä.
Mitä eroa on tällä kaksisuuntaisella muuntimella ja muilla markkinoilla olevilla yksisuuntaisilla malleilla?
Tämä malli mahdollistaa signaalien siirron molempiin suuntiin jokaisella kanavalla ilman johdotuksen muuttamista, kun taas yksisuuntaiset mallit sallivat muunnoksen vain yhteen suuntaan. Tämä lisää joustavuutta sekakäytössä, mutta edellyttää HV- ja LV-tasojen oikeaa määrittämistä.
Mitä turvallisuus- ja määräysvarotoimia minun tulee huomioida asennuksen ja käytön aikana?
Moduulia tulee käsitellä ESD-suojatuissa olosuhteissa ja asentaa vain laitteen ollessa sammutettuna mahdollisten ESD-vaurioiden välttämiseksi. Sitä ei ole sertifioitu kriittisiin teollisiin tai lääketieteellisiin sovelluksiin; se soveltuu kehitykseen, prototyyppeihin ja opetuskäyttöön pienjännitemääräysten mukaisesti.
Mihin 5V–3.3V logiikkatason muunninta käytetään?
Sitä käytetään sähköisten signaalien sovittamiseen eri jännitteillä toimivien laitteiden välillä, jotta vältetään vauriot ja varmistetaan oikea tiedonsiirto.
Kuinka monta kanavaa tässä logiikkatason muuntimessa on?
Tässä moduulissa on 4 kanavaa korkealle tasolle ja 4 kanavaa matalalle tasolle, joten useita kytkentöjä voidaan tehdä samanaikaisesti.
Onko se yhteensopiva Arduinon kanssa?
Kyllä, se on yhteensopiva Arduinon ja muiden mikrokontrollerien kanssa, jotka toimivat 3.3V:n tai 5V:n logiikkatasoilla.
Miten logiikkatason muunnin kytketään?
Se kytketään syöttämällä HV-pinnit korkealla jännitteellä (5V), LV-pinnit matalalla jännitteellä (3.3V) ja GND yhteiseen maahan. Tämän jälkeen signaalit kytketään vastaaviin kanaviin.
Sisältyykö mukaan lisävarusteita?
Kyllä, mukana on 2 riviliitintä, jotka helpottavat kytkentää koekytkentäalustoihin tai kehitysalustoihin.
