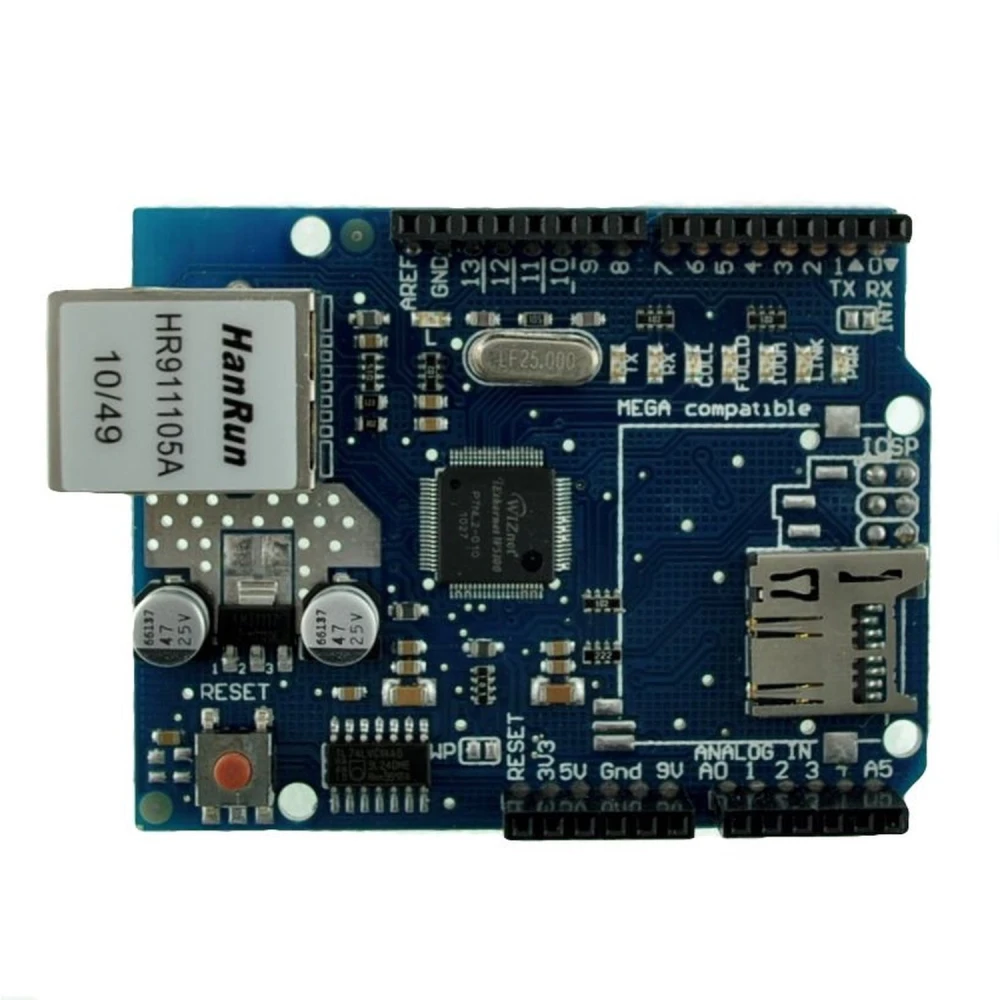

Arduino-yhteensopiva Ethernet Shield W5100 Arduino UNO- ja MEGA-projekteihin
Tuotemerkki: satkit
17,98€
Sis. ALV (Veroton: 14,50 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 17,36 € | -3% |
| 10+ | 16,74 € | -7% |
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita
Arduino-yhteensopiva Ethernet Shield W5100 on laajennuslevy, joka on suunniteltu integroitumaan saumattomasti Arduino UNO- ja MEGA-levyihin ja mahdollistaa Ethernet-verkkoon liittämisen helposti ja tehokkaasti. Tämä shield on ihanteellinen projekteihin, jotka vaativat verkkoviestintää, kuten upotetut web-palvelimet tai web-asiakkaat.
Toimitetun kirjaston ansiosta voit määrittää verkon ohjelmiston avulla, mikä helpottaa sovittamista erilaisiin ympäristöihin ja lähiverkkoihin. Lisäksi tässä parannetussa versiossa on micro-SD-muistikorttipaikka, jonka avulla voit tallentaa ja tarjoilla tiedostoja suoraan shieldiltä, mikä laajentaa projektiesi mahdollisuuksia.
Keskeiset ominaisuudet:
- Yhteensopiva Arduino UNO- ja MEGA-levyjen kanssa.
- Sisältää micro-SD-korttipaikan tallennusta ja upotettua web-palvelinta varten.
- W5100-piirin automaattinen reset-ohjain, joka takaa luotettavan käynnistyksen ilman manuaalista uudelleenkäynnistystä.
- Viestintä SPI-väylän kautta ICSP-liittimen avulla.
- Vain tietyt digitaaliset pinnit käytössä: 11, 12, 13 (Duemilanove) tai 50, 51, 52 (MEGA) SPI:lle; pinni 10 W5100:n valintaan ja pinni 4 micro-SD:lle.
Tyypillinen käyttö:
- Upotettujen web-palvelimien luominen IoT-projekteihin.
- Arduino-levyn liittäminen lähiverkkoihin datan lähettämistä tai vastaanottamista varten.
- Tiedostojen tallentaminen ja tarjoilu integroidulta micro-SD-kortilta.
Yhteensopivuus ja huomioitavaa:
- Arduino-levy ei sisälly toimitukseen, vaan se on hankittava erikseen.
- SPI-väylä on jaettu W5100-piirin ja micro-SD-kortin kesken, joten vain yhtä voidaan käyttää kerrallaan; tämä on tärkeää huomioida koodissa.
- Arduino MEGA:ssa pinnin SS (53) tulee olla määritetty lähtötilaan, jotta SPI-väylä toimii oikein.
Tämän shieldin avulla Arduino-projektisi saavat lisää yhteyksiä ja toiminnallisuutta, mikä helpottaa internetiin tai lähiverkkoihin yhdistettyjen sovellusten luomista integroidulla tallennuksella.
- Yhteensopiva Arduino UNO- ja MEGA-levyjen kanssa
- micro-SD-korttipaikka tallennusta ja web-palvelinta varten
- Automaattinen reset-ohjain W5100-piirille
- Viestintä SPI-väylän kautta (mallikohtaiset pinnit)
- Pinnit 10 ja 4 W5100:n ja micro-SD:n valintaan
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Ethernet Shield W5100:n tarkat mitat ja paino, ja mitä pakkaus sisältää?
Ethernet Shield W5100:n mitat ovat noin 68 mm × 53 mm × 23 mm ja paino noin 35 g. Vakiopakkaus sisältää vain Shield-levyn; Arduino-pohjalevyä tai lisäkaapeleita ei sisälly.
Mihin käytännön sovelluksiin Ethernet Shield W5100 on erityisen hyödyllinen verrattuna muihin shieldeihin?
Ethernet Shield W5100 on ihanteellinen sovelluksiin, joissa tarvitaan luotettava langallinen Ethernet-yhteys, kuten upotetut web-palvelimet ja paikallisverkkoon perustuvat etävalvontajärjestelmät. Verrattuna WiFi-shieldeihin se tarjoaa pienemmän viiveen ja paremman vakauden teollisuusympäristöissä tai sähkömagneettisten häiriöiden alueilla.
Mitkä Arduino-levyt ovat täysin yhteensopivia ja mitä liitäntävaatimuksia tulee huomioida?
Se on yhteensopiva Arduino UNO:n, Duemilanoven ja MEGAn kanssa, kunhan SPI-liitäntä huomioidaan (pinnit 11, 12, 13 UNO/Duemilanovessa; 50, 51, 52 MEGA:ssa) sekä pinni 10:n (Ethernet) ja 4:n (micro-SD) määrittely. MEGA:ssa pinni 53 tulee asettaa lähdöksi, vaikka sitä ei käytettäisi SS:nä.
Mitä rajoituksia on Ethernet- ja micro-SD-yhteyden samanaikaisessa käytössä shieldissä?
W5100 ja micro-SD-lukija jakavat SPI-väylän, joten vain toista voidaan käyttää kerrallaan. Molempien samanaikainen käyttö aiheuttaa ristiriitoja. Käyttöä suositellaan vuorottelemaan ohjelmallisesti ja poistamaan käytöstä käyttämätön SPI-laite muuttamalla vastaavia CS-pinnejä.
Mitkä ovat W5100 Shieldin kestävyyden, huollon ja takuun kannalta tärkeimmät huomioitavat asiat?
Kestävyys riippuu siitä, että vältetään sähköstaattiset purkaukset, ylivirta SPI-väylässä ja käyttö ympäristöissä, jotka ovat 0–70 °C:n ulkopuolella. Se ei vaadi muuta huoltoa kuin säännöllisen puhdistuksen. Takuu vaihtelee toimittajan mukaan, tyypillisesti 6–12 kuukautta. Varaosia ei yleensä ole helposti saatavilla, joten käsittelyssä suositellaan varovaisuutta.
Sisältyykö Arduino-levy Ethernet Shield W5100:n mukana?
Ei, Arduino-levy ei sisälly toimitukseen, vaan se on hankittava erikseen.
Mihin tämän shieldin micro-SD-korttipaikkaa käytetään?
Sen avulla voi tallentaa ja tarjoilla tiedostoja micro-SD-kortilta, mikä on hyödyllistä upotettujen web-palvelimien luomisessa tai datan tallentamisessa Arduino-projekteissa.
Onko tämä shield yhteensopiva Arduino MEGA:n kanssa?
Kyllä, tämä parannettu versio on yhteensopiva Arduino MEGA:n kanssa käyttäen toimitettua kirjastoa alkaen Arduino 0019:stä.
Voiko W5100-piiriä ja micro-SD-korttia käyttää samanaikaisesti?
Ei, ne jakavat SPI-väylän, joten vain yhtä voidaan käyttää kerrallaan. Tämä on hallittava koodissa.
Mitä pinnejä Ethernet Shield W5100 käyttää Arduino UNO:ssa?
Se käyttää digitaalisia pinnejä 11, 12 ja 13 SPI:lle, pinniä 10 W5100:n valintaan ja pinniä 4 micro-SD:lle.
