6,99 €
Varastossa
Arduino-kameramoduuli OV7670 300KP 640x480 CMOS EL0442
Tuotemerkki: satkit
Tallenna 6% Oli: 7,45 €
6,99€
Sis. ALV (Veroton: 5,64 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 7,14 € | -4% |
| 10+ | 6,57 € | -12% |
| 20+ | 6,10 € | -18% |
Vain 5 jäljellä varastossa - tilaa pian!
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita

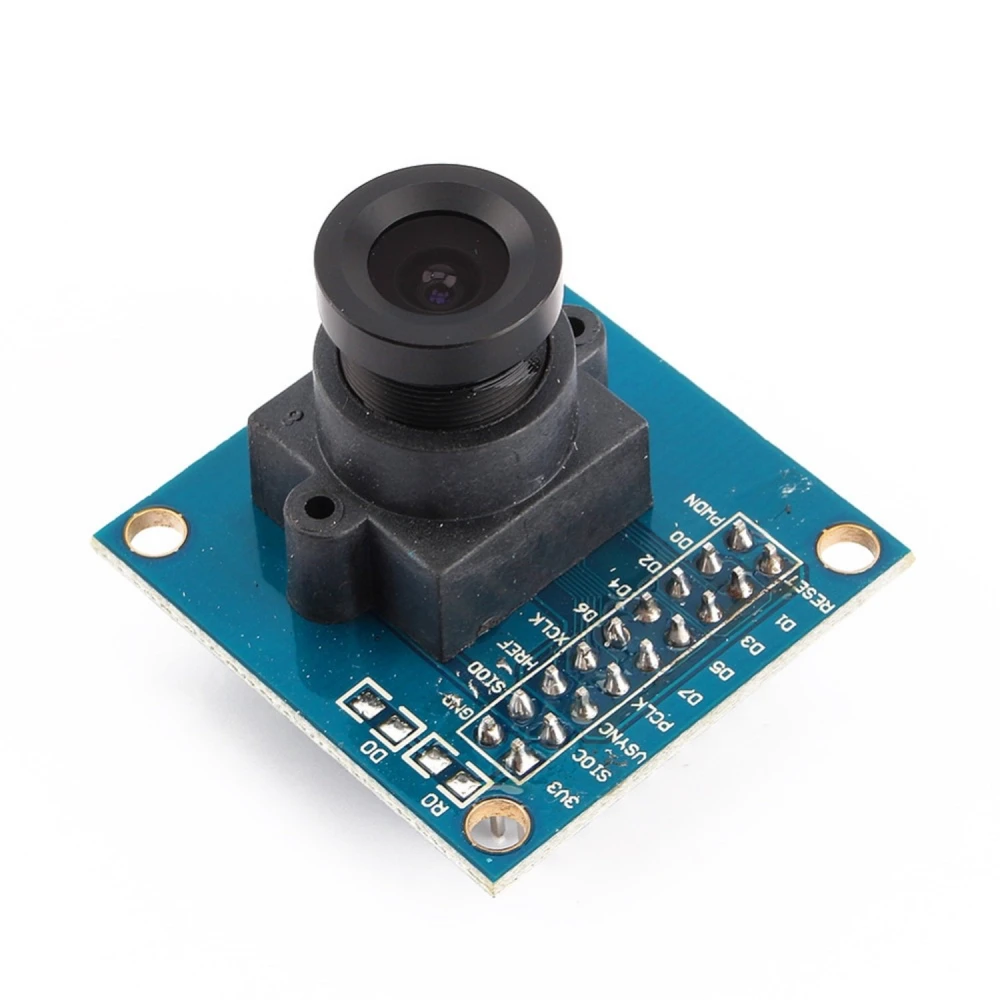

Arduino-kameramoduuli OV7670 300KP on kompakti laite, joka perustuu Omnivision OV7670 -kuvakennoon ja tarjoaa VGA-tarkkuuden 640x480 pikseliä sekä 8 bitin värisyvyyden. Tämä moduuli sopii erinomaisesti elektroniikka- ja robotiikkaprojekteihin, joissa tarvitaan kuvan tallennusta hyvällä laadulla ja edulliseen hintaan.
Keskeiset ominaisuudet:
- Tarkkuus: VGA 640x480 pikseliä 30fps, sopii perusnäkösovelluksiin.
- Kenno: CMOS Omnivision OV7670, joka parantaa kuvanlaatua kohinan vähennyksen ja optisten virheiden korjauksen avulla.
- Tulojännite: 2.5V - 3V, yhteensopiva Arduino-levyjen ja muiden mikrokontrollerien kanssa.
- Toimintateho: 60mW 15fps nopeudella VGA YUV -muodossa.
- Käyttölämpötila: -30°C - +70°C, sopii erilaisiin ympäristöihin.
- Linssin koko: 1/6", katselukulma 25°.
- Enimmäiskuvanopeus: 30fps VGA-tarkkuudella.
- Signaali-kohinasuhde: 46dB, joka takaa selkeät kuvat.
- Dynaaminen alue: 52dB, parempaan yksityiskohtiin vaihtelevissa valaistusolosuhteissa.
- Automaattiset säädöt: AEC, AGC, AWB, ABF, ABLc automaattista kuvan säätöä varten.
- Säädettävä kuvanlaatu: Värikylläisyys, sävy, gamma, terävyys ja välkynnän vähennys.
- Lähtömuodot: 8 bitin YUV/YCbCr 4:2:2, RGB 565/555/444 ja GRB 4:2:2.
Tyypillinen käyttö: Tämä moduuli sopii erinomaisesti Arduino-projekteihin, joissa tarvitaan kuvan tallennusta ja käsittelyä, kuten perusvalvonta, kohteiden tunnistus, robotiikka ja konenäköprototyyppien kehitys.
Liitännät ja yhteensopivuus:
- VDD: Virtalähde.
- GND: Maa.
- SDIOC: SCCB-kellotulo.
- SDIOD: SCCB-data tulo/lähtö.
- VSYNC: Pystysynkronoinnin lähtö.
- HREF: Vaakasykronoinnin lähtö.
- PCLK: Pikselikellon lähtö.
- XCLK: Järjestelmäkellon tulo.
- D0-D7: Rinnakkainen videolähtö.
- REAJUSTE: Reset-tulo (aktiivinen matala).
- PWDN: Sammutustulo (aktiivinen korkea).
Lisätietoja ja käyttöesimerkkejä löydät osoitteesta ArduCAM.
- VGA-tarkkuus 640x480 pikseliä 30fps nopeudella selkeisiin kuviin.
- CMOS Omnivision OV7670 -kenno kohinan vähennykseen ja optiseen korjaukseen.
- Arduino-yhteensopiva tulojännite: 2.5V - 3V.
- Automaattinen kuvanhallinta: AEC, AGC, AWB, ABF, ABLc.
- Useita lähtömuotoja: YUV, RGB ja GRB joustavaan käyttöön.
- Laaja käyttölämpötila-alue: -30°C - +70°C.
- 25° katselukulma ja 1/6" linssi yksityiskohtien tallentamiseen.
- Pieni virrankulutus: 60mW 15fps nopeudella VGA YUV -muodossa.
- Mukana pinnit helppoon ja nopeaan liittämiseen mikrokontrollereihin.
Asiakkaiden kysymykset ja vastaukset
Mitä etuja OV7670-anturi tarjoaa muihin Arduino-kameramoduuleihin verrattuna samassa hintaluokassa?
OV7670 erottuu edukseen alhaisen hinnan, helpon integroinnin Arduino-alustoihin ja kyvyn vuoksi tallentaa VGA-resoluution (640x480 pikseliä) kuvia kohtuullisilla nopeuksilla (jopa 30 fps) säilyttäen samalla alhaisen virrankulutuksen (60 mW 15 fps:llä). Sillä ei kuitenkaan ole sisäistä FIFO-muistia, mikä tekee käsittelystä monimutkaisempaa verrattuna esimerkiksi OV2640-moduuleihin, vaikka ne ovat yleensä kalliimpia.
Mitkä ovat moduulin mitat ja mitä pakkaus sisältää tarkalleen?
Moduuli on yleensä 28 mm x 23 mm x 21 mm (leveys x pituus x korkeus, optiikka mukaan lukien); arvioitu paino on 8 g. Pakkaus sisältää kameramoduulin integroidulla linssillä ja juotetuilla tapeilla, ilman kaapeleita tai muita lisäosia. Fyysistä käyttöopasta ei toimiteta.
Mitä liitäntöjä tai jännitettä se vaatii toimiakseen oikein Arduino-käytössä?
Moduuli vaatii 2,5 V–3,0 V:n syötön; datanastat toimivat tyypillisesti 3,3 V:lla, eikä sitä saa syöttää suoraan 5 V:lla, koska se voi vaurioitua. Ohjaus tapahtuu I2C-yhteensopivan SCCB-liitännän kautta. Jännitetason sovittimia suositellaan käytettäessä 5 V logiikalla varustettuja Arduino-levyjä.
Miten FIFO-muistin puute vaikuttaa suorituskykyyn ja kuvankäsittelyyn perusmikrokontrollereilla?
Koska OV7670:ssa ei ole FIFO-muistia, se lähettää tiedot reaaliajassa; tämä pakottaa mikrokontrollerin (kuten Arduino Unon) lukemaan ja käsittelemään jokaisen pikselin lennossa, mikä rajoittaa merkittävästi kaappausnopeutta ja lisää ohjelmiston monimutkaisuutta. Täysien kuvien saamiseksi suositellaan tehokkaampia mikrokontrollereita tai ulkoisen muistin lisäämistä.
Minkä lämpötila-alueen ja ympäristöolosuhteet moduuli kestää jatkuvassa käytössä?
OV7670-moduuli toimii turvallisesti välillä -30 °C ja +70 °C. Pitkäaikaista altistumista korkealle kosteudelle tai pölylle ilman lisäsuojausta kannattaa välttää, koska linssi ei ole tiivistetty. Vakiotoleranssit eivät takaa veden- tai iskunkestävyyttä.
Onko Arduino-kameramoduuli OV7670 yhteensopiva tavallisten Arduino-levyjen kanssa?
Kyllä, moduuli toimii Arduino-levyjen kanssa, jotka tukevat 2.5V - 3V jännitteitä ja pystyvät käsittelemään SCCB- ja I2C-liitäntöjä tiedonsiirtoa varten.
Mikä on tämän moduulin suurin tarkkuus?
Moduulin suurin tarkkuus on VGA 640x480 pikseliä 30fps nopeudella.
Mitä kuvan lähtömuotoja moduuli tukee?
Se tukee 8 bitin lähtömuotoja: YUV/YCbCr 4:2:2, RGB 565/555/444 ja GRB 4:2:2.
Mistä löydän dokumentaation ja käyttöesimerkkejä?
Lisätietoja ja esimerkkejä löytyy viralliselta sivustolta https://www.arducam.com.
Mikä on moduulin käyttölämpötila-alue?
Moduuli toimii lämpötila-alueella -30°C - +70°C, joten se sopii erilaisiin ympäristöihin.
