2,48 €
Varastossa
L9110s moottoriohjain Arduino: DC- ja askelmoottoriohjain Arduinoon
Tuotemerkki: satkit
2,48€
Sis. ALV (Veroton: 2,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 2,38 € | -4% |
| 10+ | 2,26 € | -9% |
| 20+ | 1,86 € | -25% |
Varastossa - Lähetetään heti
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita

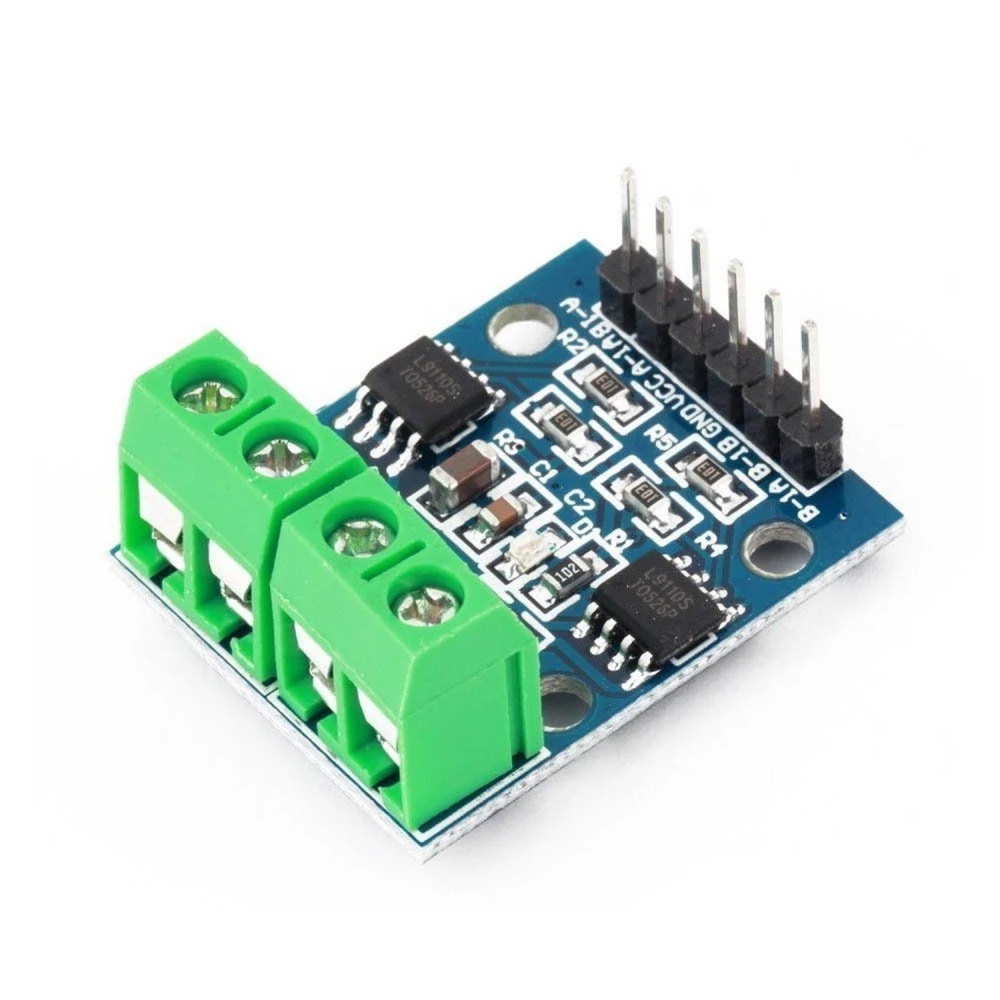

L9110s Motor Driver Arduino on ohjainkortti, joka on suunniteltu ohjaamaan samanaikaisesti kahta tasavirtamoottoria tai yhtä 2-vaiheista, 4-johdinaista askelmoottoria. Tämä ohjain on yhteensopiva Arduinon ja muiden mikrokontrolleripohjaisten järjestelmien kanssa, mikä helpottaa moottorien ohjausta elektroniikka- ja robotiikkaprojekteissa.
Tässä moduulissa on kaksi integroitua L9110S-moottoriohjauspiiriä kompaktilla PCB-levyllä, jonka koko on 29.2 mm x 23 mm, joten se sopii hyvin kohteisiin, joissa tila on rajallinen.
Keskeiset ominaisuudet
- Tulojännite: DC 2.5-12V, sopii monenlaisiin virtalähteisiin.
- Lähtökyky: kukin kanava voi tuottaa jopa 800 mA jatkuvaa virtaa, mikä mahdollistaa pienten ja keskikokoisten moottorien ohjauksen.
- Alhainen staattinen käyttövirta, mikä optimoi energiankulutusta.
- Alhainen kyllästysjännitehäviö paremman suorituskyvyn takaamiseksi.
- Yhteensopiva TTL/CMOS-lähtötasojen kanssa, joten suora kytkentä CPU:hun tai mikrokontrolleriin on mahdollista.
- Sisältää suojadiodit induktiivisia kuormia vastaan.
- Integroitu ohjausyksikkö IC:ssä lisää luotettavuutta ja helpottaa käyttöä.
- Suojatoiminto korkeaa painetta vastaan nastan kautta.
- Käyttölämpötila: 0-80 °C, sopii tavallisiin laboratorio- ja kehitysympäristöihin.
Tyypilliset käyttökohteet
Tämä ohjain sopii erinomaisesti robotiikkaan, automaatioon ja yleiseen moottorinohjaukseen. Sitä voidaan käyttää:
- kahden DC-moottorin itsenäiseen ohjaukseen.
- 2-vaiheisten, 4-johdinaisten bipolaaristen askelmoottorien ohjaukseen.
- Arduino-projekteissa, joissa tarvitaan moottorin nopeuden ja suunnan hallintaa.
Yhteensopivuus
L9110s on yhteensopiva Arduino-levyjen ja muiden mikrokontrollerien kanssa, jotka tukevat TTL/CMOS-tasoja. Sen rakenne mahdollistaa helpon integroinnin elektroniikka- ja robotiikkaprojekteihin, joissa tarvitaan kaksoismoottorien tai askelmoottorien ohjausta.
Pakkauksen sisältö
- L9110S H-Bridge -ohjainkortti askelmoottoreille ja kaksois-DC-moottoreille.
Perusesimerkki koodista
Tuote sisältää esimerkkikoodin 8051-pohjaisille mikrokontrollereille, joka näyttää, miten moottorien suuntaa ohjataan eteen- ja taaksepäin -toiminnoilla, mikä helpottaa projektin nopeaa käynnistämistä.
- Kaksoisohjain kahdelle DC-moottorille tai yhdelle 2-vaiheiselle, 4-johdinaiselle askelmoottorille
- Tulojännite: 2.5-12V DC
- 800 mA jatkuva lähtövirta kanavaa kohti
- Yhteensopiva TTL/CMOS-tasojen kanssa suoraa CPU-kytkentää varten
- Sisältää suojadiodit induktiivisia kuormia vastaan
- Suojatoiminto korkeaa painetta vastaan nastalla
- Käyttölämpötila 0-80 °C
- Kompakti koko: 29.2 mm x 23 mm
- Sopii Arduino- ja muihin mikrokontrolleriprojekteihin
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat levyn tarkat mitat ja mitä pakkaus sisältää tätä ohjainta ostettaessa?
Levy on kooltaan 29.2 mm x 23 mm. Pakkaus sisältää vain ohjainkortin; kaapeleita, moottoreita tai muita lisävarusteita ei sisälly.
Mitä huomioita on lämmönpoistossa ja jatkuvassa käytössä lähellä maksimivirtaa?
Kun toimitaan lähellä 800 mA:ta kanavaa kohden, on suositeltavaa varmistaa passiivinen jäähdytys ja välttää pitkäaikaista täyttä kuormaa, sillä levyssä ei ole jäähdytyselementtiä ja ylikuumeneminen voi lyhentää komponentin käyttöikää.
Miten L9110S vertautuu muihin ajureihin, kuten L298N:ään, koon, tehokkuuden ja ylivirtakestävyyden osalta?
L9110S on kompaktimpi ja siinä on pienempi jännitehäviö (matala saturaatio), mutta se kestää vähemmän virtaa eikä siinä ole vahvaa ylivirtasuojausta. L298N sallii suuremmat virrat (~2 A per kanava) ja kestää suuria induktiivisia kuormia, mutta on kookkaampi ja vähemmän tehokas.
Mitä moottoreita voin ohjata L9110s:llä?
Voit ohjata tällä ohjaimella kahta tasavirtamoottoria tai yhtä 2-vaiheista, 4-johdinaista askelmoottoria.
Mikä on tämän ohjaimen tulojännitealue?
Tulojännitealue on 2.5–12 volttia tasavirtana (DC).
Onko se yhteensopiva Arduinon kanssa?
Kyllä, ohjain on yhteensopiva Arduinon ja muiden mikrokontrollerien kanssa, jotka tukevat TTL/CMOS-lähtötasoja.
Mikä on suurin virta, jonka kukin kanava voi käsitellä?
Kukin kanava voi tuottaa enintään 800 mA jatkuvaa virtaa.
Sisältääkö se suojausta ohjaimen vaurioitumisen estämiseksi?
Kyllä, se sisältää suojauksen korkeaa painetta vastaan nastan kautta sekä suojadiodit induktiivisia kuormia varten.
