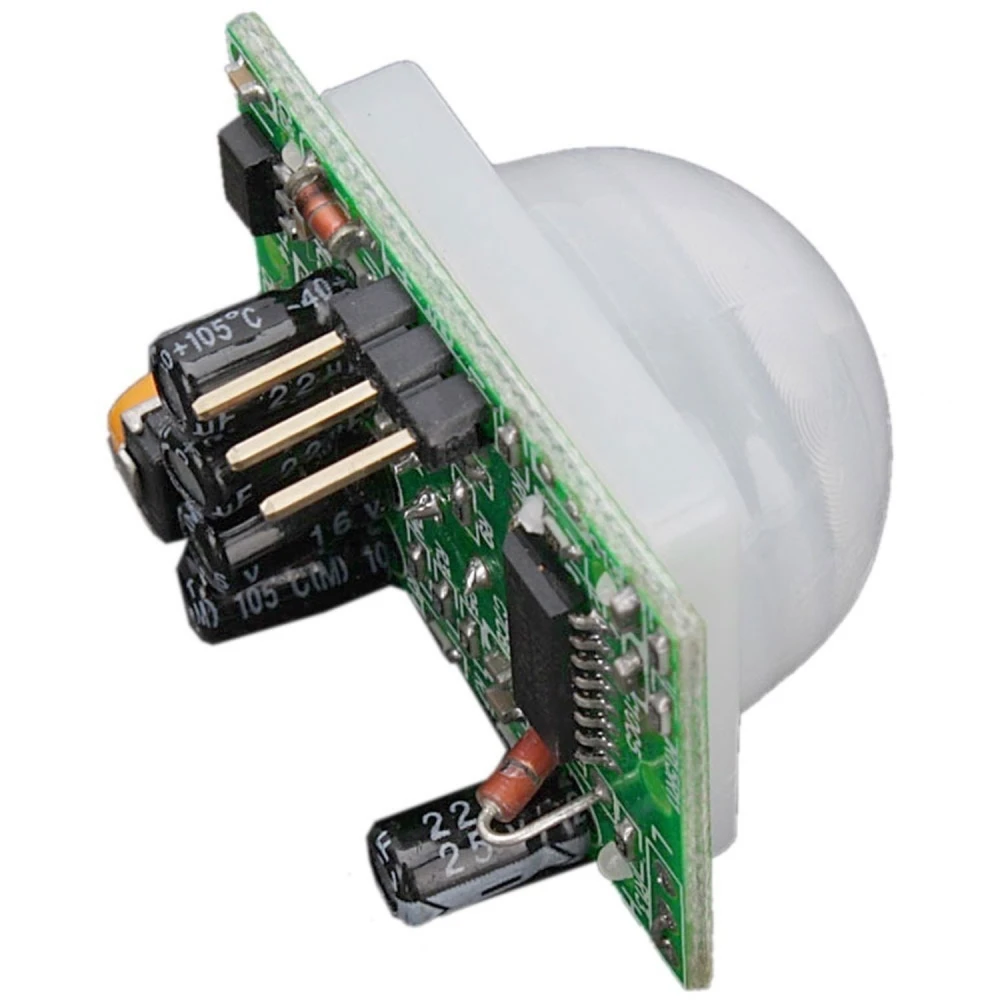

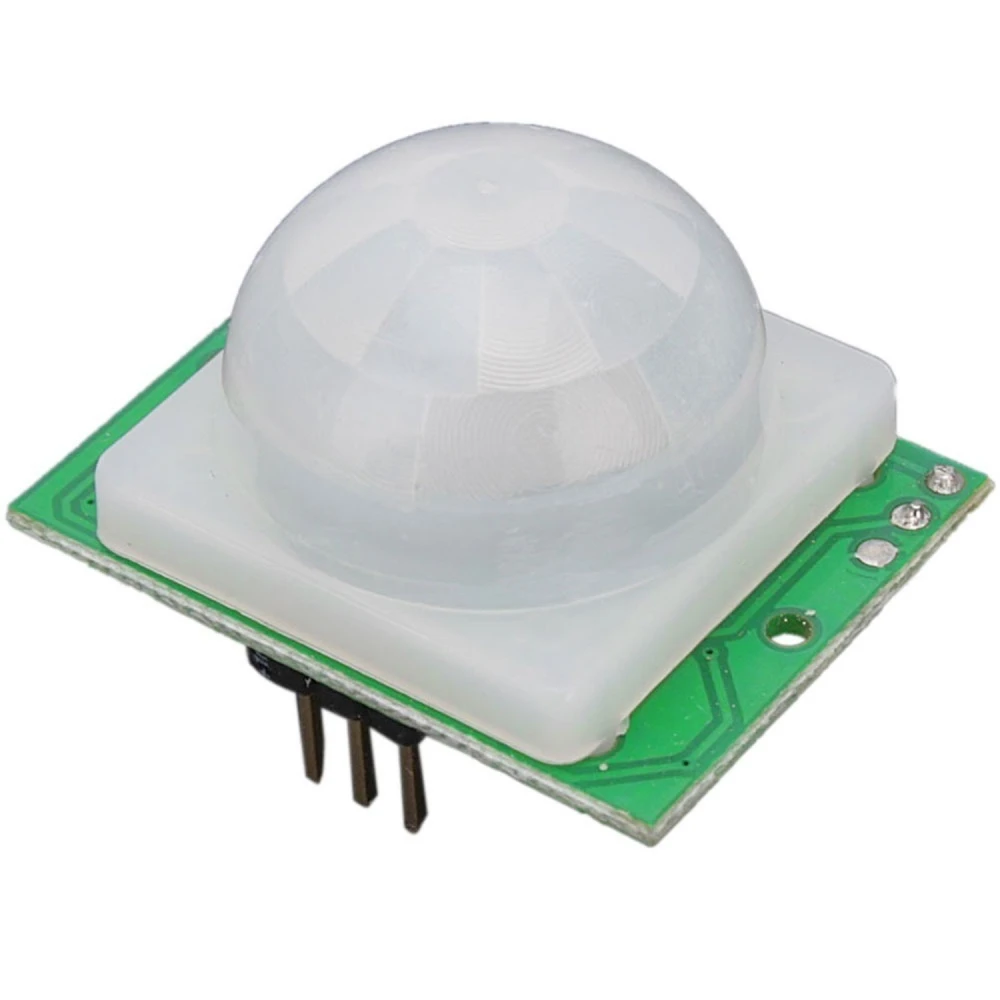

HC-SR501 PIR-liiketunnistin Arduino-yhteensopiva DIY-projekteihin
Tuotemerkki: satkit
Tallenna 18% Oli: 2,49 €
2,03€
Sis. ALV (Veroton: 1,64 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 2,38 € | -4% |
| 10+ | 2,26 € | -9% |
| 20+ | 1,86 € | -25% |
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita
PIR-liiketunnistin HC-SR501 on elektroninen komponentti, joka on suunniteltu havaitsemaan liikettä passiivisen infrapunateknologian avulla ja on yhteensopiva Arduino-alustojen kanssa. Tämä tunnistin sopii erinomaisesti automaatio-, turvallisuus- ja robotiikkaprojekteihin ja tarjoaa luotettavan ja helpon ratkaisun ihmisen tai eläimen läsnäolon havaitsemiseen tietyllä alueella.
Tärkeimmät ominaisuudet:
- Säädettävä herkkyys: Mahdollistaa tunnistusetäisyyden säätämisen 3 ja 7 metrin välillä, joten se mukautuu erilaisiin projektitarpeisiin.
- Säädettävä pitoaika: Aika, jonka tunnistin pitää signaalin aktiivisena, voidaan säätää 3–200 sekunnin välille, mikä tuo joustavuutta vasteeseen.
- Syöttöjännitteen alue: Toimii tasavirralla välillä 4.5V ja 20V, mikä helpottaa sen integrointia erilaisiin virtalähteisiin.
- Alhainen lepotilan kulutus: Kuluttaa alle 50 mikroampeeria ollessaan passiivinen, joten se sopii energiatehokkuutta vaativiin projekteihin.
- Digitaalinen lähtö: Antaa 3.3V:n korkean tason liikettä havaitessaan ja 0V:n matalan tason, kun liikettä ei ole.
- Laukaisutilat: Voidaan määrittää kertalaukaisulle (ei uudelleenlaukaistava) tai toistuvaksi L- tai H-asennossa olevan jumpperin avulla.
- Laaja käyttölämpötila-alue: Toimii tehokkaasti välillä -15°C ja +70°C, joten se soveltuu erilaisiin ympäristöolosuhteisiin.
- Kompaktit mitat: Piirilevyn koko 32mm x 24mm x 25mm ja linssin halkaisija 23mm, mikä helpottaa asennusta ahtaisiin tiloihin.
- Tunnistuskulma: Alle 100°, kattaen laajan alueen liikkeen havaitsemiseen.
Tyypillisiä käyttökohteita:
- Automaatio-projektit valojen tai hälyttimien sytyttämiseen.
- Turvajärjestelmät tunkeilijoiden havaitsemiseen.
- Robotiikka läsnäoloon tai liikkeeseen reagoimiseen.
- DIY-laitteet, jotka vaativat läheisyyden tai liikkeen tunnistusta.
Yhteensopivuus: Tämä tunnistin on täysin yhteensopiva Arduino-levyjen kanssa, mikä helpottaa ohjelmointia ja kytkentää standardien nastojen avulla. Sen digitaalinen lähtö mahdollistaa helpon integroinnin mikrokontrollerien ja sulautettujen järjestelmien kanssa.
Yhteenvetona PIR HC-SR501 on monipuolinen ja tehokas komponentti kaikille elektroniikan harrastajille ja DIY-projektien tekijöille, jotka etsivät luotettavaa ratkaisua liikkeen tunnistamiseen.
- Säädettävä herkkyys 3–7 metrin välillä tarkkaan tunnistukseen
- Säädettävä pitoaika 3–200 sekuntia
- Tasavirtasyöttö 4.5V–20V
- Alhainen lepotilan kulutus alle 50 mikroampeeria
- Digitaalinen lähtö 3.3V korkea / 0V matala
- Laukaisutilat: kertalaukaisu tai toistuva jumpperilla
- Käyttölämpötila-alue -15°C–+70°C
- Kompakti koko: 32x24x25 mm ja 23 mm halkaisijan linssi
- Tunnistuskulma alle 100° laajaa peittoa varten
Asiakkaiden kysymykset ja vastaukset
Mikä on HC-SR501:n suurin etäisyys ja tehokas tunnistuskulma verrattuna muihin tavallisiin PIR-antureihin?
HC-SR501:n tunnistusetäisyys on säädettävissä 3–7 metriin ja tunnistuskulma on alle 100°. Tämä on keskimääräinen kattavuus verrattuna tavallisiin PIR-antureihin, joiden kantama on yleensä 5–12 metriä ja kulma 90°–120°. Suurempiin alueisiin on saatavilla malleja, joissa on laajempi kantama ja kulma.
Mistä materiaaleista anturi koostuu ja kuinka paljon tilaa se vie protoboardissa?

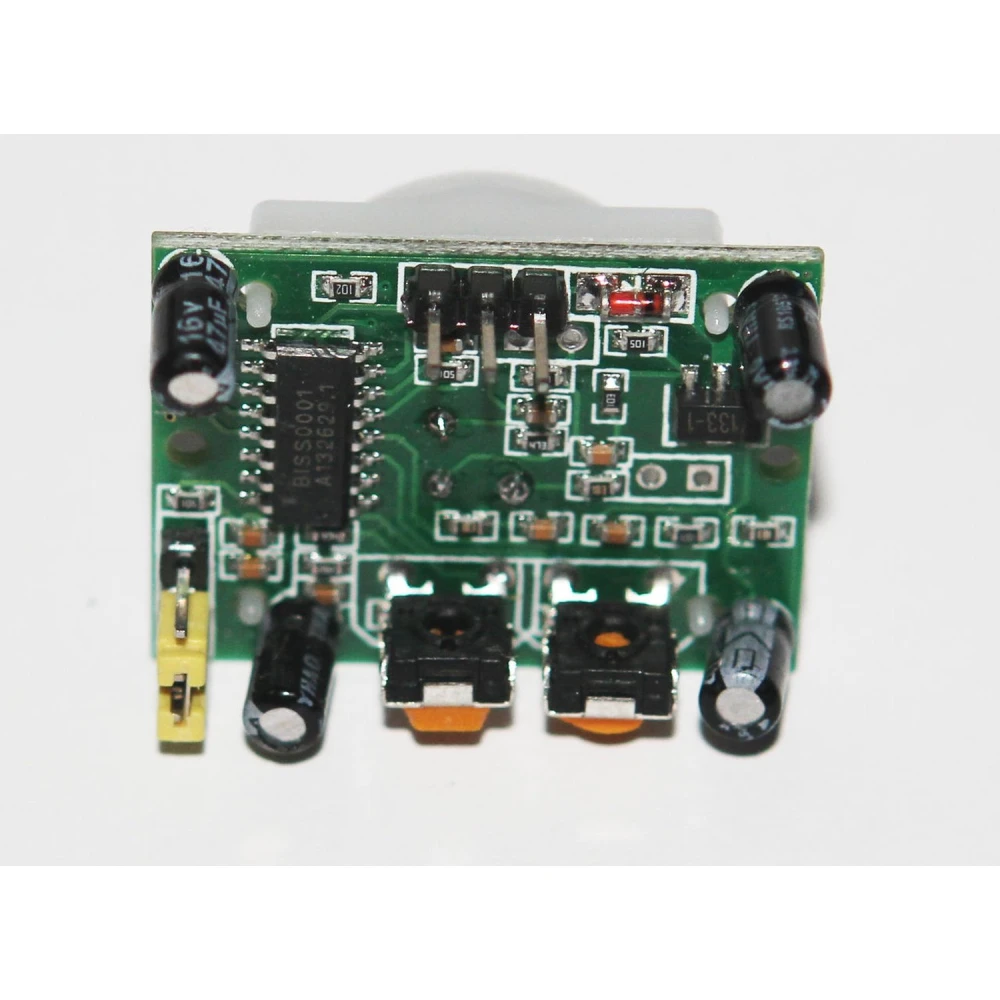

Moduuli käyttää PCB-levyä elektronisine komponentteineen ja 23 mm halkaisijan muovista Fresnel-linssiä. Sen fyysiset mitat ovat 32 mm × 24 mm × 25 mm, joten se sopii hyvin protoboard-prototyyppeihin tai kompakteihin koteloratkaisuihin.
Vaatiiko HC-SR501 säännöllistä huoltoa ja mikä vaikuttaa sen kestävyyteen?
Se ei vaadi rutiinihuoltoa. Parhaan kestävyyden saavuttamiseksi on suositeltavaa välttää pitkäaikaista altistumista kosteudelle, pölylle tai äkillisille lämpötilanvaihteluille (>70 °C tai <–15 °C), koska ne voivat vaikuttaa linssiin tai sisäisiin piireihin.
Mitä yleisiä ongelmia siinä esiintyy ja miten ne voidaan ratkaista?
Yleisimpiä ongelmia ovat väärät tunnistukset (läheiset lämmönlähteet tai häiriöt), lyhyt kantama (potentiometrin väärä säätö) tai epävakaat lähdöt (säätelemätön syöttö). Suositus on tarkistaa johdotus, säätää herkkyys ja käyttää vakaata syöttöä ilmoitetulla alueella.
Mikä on PIR HC-SR501 -tunnistimen tunnistusetäisyys?
Tunnistusetäisyys on säädettävissä 3 ja 7 metrin välillä.
Onko HC-SR501 yhteensopiva Arduinon kanssa?
Kyllä, tunnistin on yhteensopiva Arduino-levyjen kanssa ja se voidaan integroida helposti DIY-projekteihin.
Minkä jännitteen tunnistin tarvitsee?
Se toimii tasajännitteellä välillä 4.5V ja 20V.
Voiko tunnistimen aktiivisen signaalin kestoa säätää?
Kyllä, pitoaika on säädettävissä 3–200 sekunnin välille.
Mikä on tunnistimen lepotilan virrankulutus?
Lepotilan kulutus on alle 50 mikroampeeria, joten se on energiatehokas.
