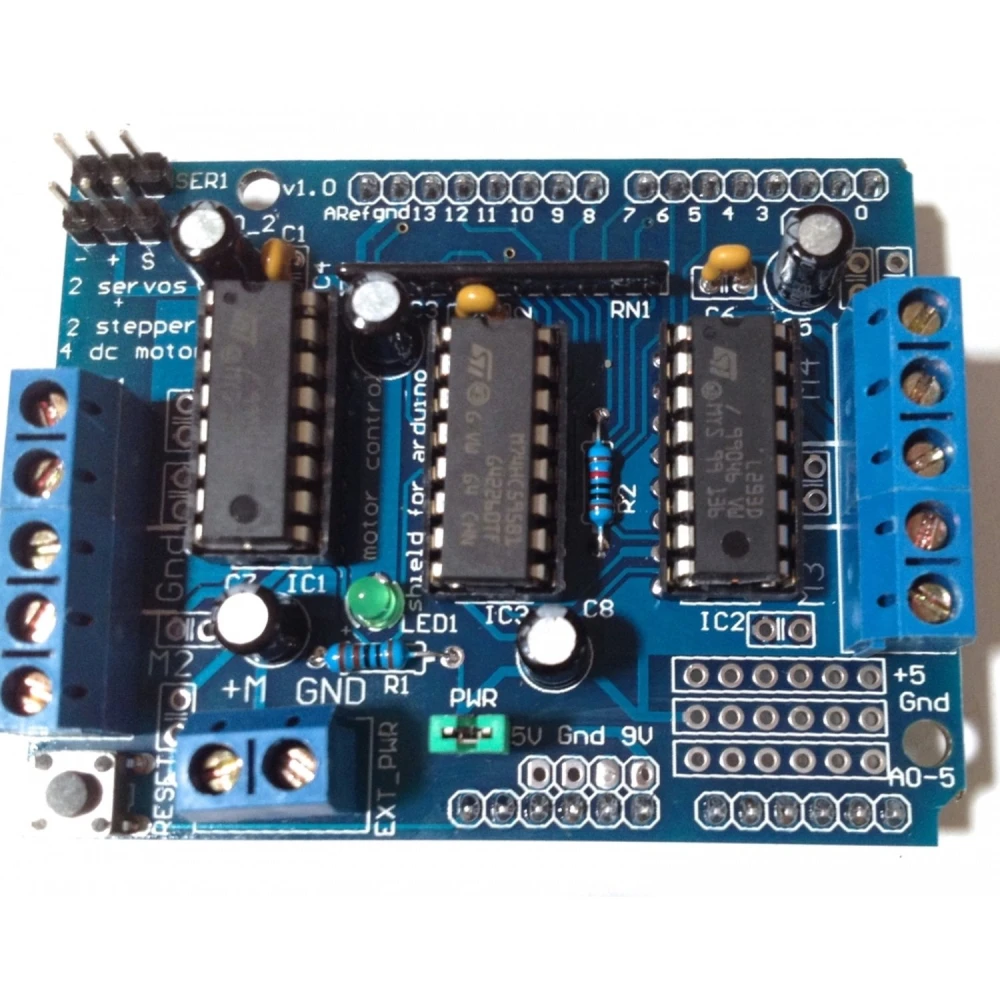

L293d Arduino Shield -ajuri DC- ja stepper-moottorien ohjaukseen

Tuotekuvaus

L293d Arduino Shield on laajennuslevy, joka on suunniteltu DC-moottorien ja askelmoottorien (stepper) tehokkaaseen ohjaukseen Arduino-pohjaisissa projekteissa. Tällä shieldillä voi ohjata jopa 4 DC-moottoria tai 2 stepper-moottoria samanaikaisesti, mikä helpottaa robottijärjestelmien ja automaation rakentamista suurella tarkkuudella ja luotettavuudella.

Keskeiset ominaisuudet

• Ohjaa jopa 4 kaksisuuntaista DC-moottoria 8-numeroisella nopeudensäädöllä (0.5% resoluutio).
• Tukee 2 stepper-moottoria positiivisella ja negatiivisella ohjauksella sekä yhden tai kahden askeleen ohjauksella.
• Sisältää kaksi 5V-porttia servomoottoreille, jotka on kytketty Arduinoon korkean resoluution ajastimeen tarkkaa ohjausta varten.
• 4-kanavainen H-silta L293D-piirillä, joka pystyy syöttämään jopa 0.6A per kanava lämpösuojalla ylikuormitusta vastaan.
• Moottorien käyttöjännitealue 4.5V - 35V DC, sopii erilaisille moottorityypeille.
• Ruuviliittimet paksuille johdoille (10-22 AWG), varmistaen turvallisen ja vakaan liitännän.
• Integroitu reset-painike Arduinoa varten, joka helpottaa järjestelmän nopeaa uudelleenkäynnistystä.
• Yhteensopivuus Arduino Mega, Diecimila, Duemilanove ja Uno -levyjen kanssa.
• Kompaktit mitat 70 x 55 mm, ihanteellinen tilaa säästäviin projekteihin.

Tyypilliset käyttökohteet

• Opetuksellinen robotiikka ja DIY-projektit, joissa tarvitaan moottorien ohjausta.
• Automaatiojärjestelmät, joissa tarvitaan useiden moottorien samanaikaista hallintaa.
• Arduino-ohjatut ajoneuvoprototyypit, mukaan lukien robotit DC-moottoreilla ja askelmoottoreilla.
• Servomoottorien ohjaus tarkkuusmekanismeissa.

Yhteensopivuus ja käyttö

Tämä shield on yhteensopiva Arduino Mega, Diecimila, Duemilanove ja Uno -levyjen kanssa, mikä helpottaa sen integrointia monenlaisiin projekteihin. Sen plug-and-play-rakenne mahdollistaa suoran liittämisen Arduino-levyn päälle ilman lisäjohtoja. Lisäksi sen yhteys Arduinoon korkean resoluution ajastimeen mahdollistaa servomoottorien ja askelmoottorien edistyneen ohjauksen.

L293d Arduino Shieldin käyttöä varten asenna shield yhteensopivan Arduino-levysi päälle ja kytke moottorit ruuviliittimiin. Voit ohjata moottoreita Arduino IDE -ympäristössä koodilla käyttäen standardikirjastoja moottoreille ja servomoottoreille.

Tekniset tiedot

• Driver: L293D
• Moottorien syöttöjännite: 4.5 - 35V DC
• Enimmäisvirta per lähtö: 0.6 Amperios
• Mitat: 70 x 55 mm
• Liitännät: ruuviliittimet 10-22 AWG -johdoille

Tämä shield on tehokas ja edullinen ratkaisu niille, jotka haluavat laajentaa moottorien ohjausmahdollisuuksia Arduino-projekteissaan tarjoten kestävyyttä, yhteensopivuutta ja helppokäyttöisyyttä.

• Ohjaa jopa 4 DC-moottoria tai 2 stepper-moottoria samanaikaisesti
• 4-kanavainen H-silta L293D-piirillä ja lämpösuoja
• Kaksi 5V-porttia servomoottoreille Arduino-ajastinkytkennällä
• Yhteensopiva Arduino Mega, Diecimila, Duemilanove ja Uno -levyjen kanssa
• Moottorien syöttöjännite 4.5V - 35V DC
• Enimmäisvirta 0.6A per lähtö
• Ruuviliittimet paksuille johdoille (10-22 AWG)
• Integroitu reset-painike Arduinoa varten
• Kompaktit mitat 70x55 mm
