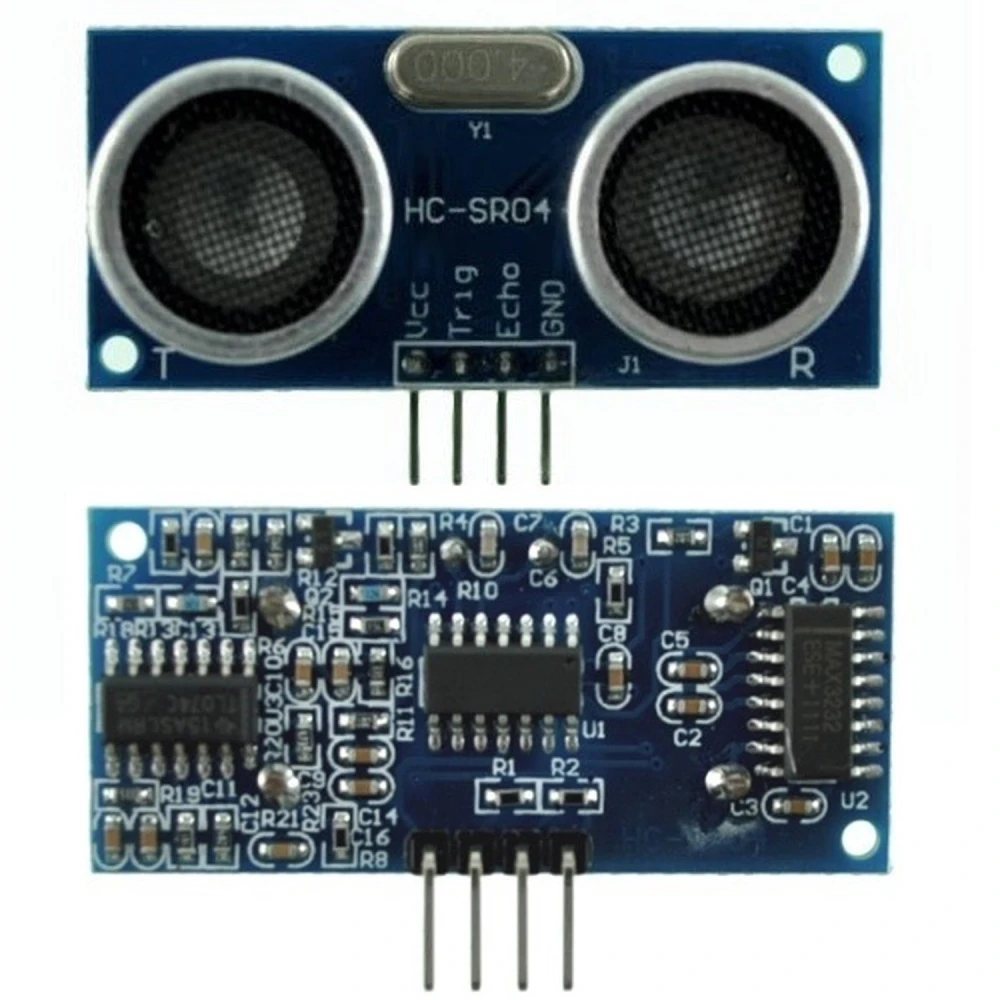

HC-SR04 ultraäänianturimoduuli Arduinoon on olennainen komponentti kaikkiin robotiikka- tai elektroniikkaprojekteihin, joissa tarvitaan tarkkaa ja luotettavaa etäisyyden mittausta. Tämä anturi toimii kuin kaikuluotain lähettämällä ultraääniaaltoja ja mittaamalla ajan, joka kaiulta kuluu palata takaisin kohteesta heijastumisen jälkeen, jolloin esteet voidaan havaita 2 senttimetristä 3 metriin.

Sen kompakti ja yksinkertainen rakenne helpottaa integrointia prototyyppilevyihin tai suoraan robotteihin. Siinä on LED-merkkivalo, joka näyttää, milloin mittaus on käynnissä, ja se tarvitsee toimintaansa vain kolme nastaa: VCC, GND ja lähtösignaali.

Keskeiset ominaisuudet

Mitta-alue: 2 cm - 3 metriä, ihanteellinen kohteiden havaitsemiseen lyhyillä ja keskipitkillä etäisyyksillä.
Käyttöjännite: 5V +/-10% (vähintään 4.5V, enintään 6V), yhteensopiva useimpien mikrokontrollerien kanssa.
Virrankulutus: tyypillisesti 30 mA, enintään 35 mA.
Liitäntä: 3 nastaa (VCC, GND, signaali) helppoa kytkentää varten.
Viestintä: käyttää "pulse in / pulse out" -tyyppisiä signaaleja etäisyyden mittaamiseen PWM-pulssin leveyden avulla.
LED-merkkivalo: ilmoittaa, kun anturi tekee mittausta.
TTL-pulssi: vähimmäispulssi 2 µs (tyypillisesti 5 µs) ja positiivinen echo-pulssi 115 µs - 18.5 ms.
Pursketaajuus: 40 kHz 200 µs ajan.
Kompakti koko: 22 mm x 46 mm x 16 mm, helppo integroida mihin tahansa projektiin.

Tyypilliset käyttökohteet

Tätä anturia käytetään laajasti robotiikkaprojekteissa esteiden väistämiseen, etäisyyksien mittaamiseen automatisoiduissa järjestelmissä sekä prototyypeissä, joissa tarvitaan tarkkaa kohteiden tunnistusta. Yhteensopivuus Arduino-, PIC- ja muiden mikrokontrollerien kanssa tekee siitä monipuolisen työkalun tekijöille ja kehittäjille.

Yhteensopivuus

HC-SR04 on yhteensopiva Arduino-levyjen ja muiden mikrokontrollerien kanssa, jotka tukevat digitaalisia tulo- ja lähtösignaaleja. Sen yksinkertainen liitäntä mahdollistaa nopean ja vaivattoman integroinnin DIY-, opetus- tai ammattiprojekteihin.

Tällä moduulilla voit toteuttaa ultraäänipohjaisia etäisyydenmittausjärjestelmiä helposti ja luotettavasti sekä tehostaa elektroniikka- ja robotiikkaprojektejasi.

Mitta-alue: 2 cm - 3 metriä
Käyttöjännite: 5V +/-10% (4.5V - 6V)
Tyypillinen virrankulutus: 30 mA (max. 35 mA)
3-nastainen liitäntä: VCC, GND, signaali
PWM-pulssiviestintä (pulse in / pulse out)
LED-merkkivalo aktiiviselle mittaukselle
Ultraäänitaajuus: 40 kHz
Kompaktit mitat: 22 x 46 x 16 mm

Asiakkaiden kysymykset ja vastaukset

Mitkä ovat HC-SR04:n edut ja rajoitukset infrapuna-antureihin verrattuna etäisyyden mittauksessa?

HC-SR04 tarjoaa laajemman mittausalueen (2 cm–3 m) ja on yleensä tarkempi tasaisilla, kovilla pinnoilla. Sillä on kuitenkin rajoituksia pehmeiden tai ääntä vaimentavien materiaalien kanssa, ja akustiset häiriöt voivat vaikuttaa siihen. Infrapuna-anturit toimivat paremmin heikossa valaistuksessa ja tummilla kohteilla, mutta niiden kantama on lyhyempi ja tarkkuus vaihtelee kohteen värin ja heijastavuuden mukaan.

Mitkä ovat HC-SR04-moduulin mitat ja paino? Sisältääkö pakkaus kaapeleita tai lisäkomponentteja?

Moduulin mitat ovat 46 mm x 22 mm x 16 mm, ja sen paino on noin 10 g. Yleensä pakkaus sisältää vain anturilevyn; kaapeleita tai kiinnikkeitä ei yleensä sisälly, ellei toimittaja toisin ilmoita.

Mikä on HC-SR04-anturin mittaustarkkuus ja toleranssi käyttöalueellaan?

Tyypillinen tarkkuus on ±3 mm useimmilla etäisyyksillä, kun olosuhteet ovat optimaaliset lämpötilan (20–25 °C) ja kovien heijastavien pintojen osalta. Toleranssit voivat kasvaa pehmeiden, pienten, vinossa olevien tai akustisesti haastavien kohteiden kohdalla.

Miten HC-SR04 ultraäänianturi kytketään Arduinoon?

Se kytketään kolmella nastalla: VCC 5V:iin, GND maahan ja signaalinasta Arduinon digitaaliseen nastaan kaikuimpulssin mittaamista varten.

Mikä on HC-SR04:n mittaama etäisyysalue?

Se voi mitata etäisyyksiä 2 senttimetristä 3 metriin hyvällä tarkkuudella.

Mitä jännitettä anturi tarvitsee toimiakseen oikein?

Anturi toimii 5V käyttöjännitteellä ±10% marginaalilla, eli välillä 4.5V ja 6V.

Onko se yhteensopiva muiden mikrokontrollerien kuin Arduinon kanssa?

Kyllä, se on yhteensopiva PIC:n ja muiden mikrokontrollerien kanssa, jotka pystyvät käsittelemään digitaalisia tulo- ja lähtösignaaleja.

Mitä anturin LED ilmaisee?

LED syttyy osoittamaan, että anturi tekee aktiivista mittausta.
